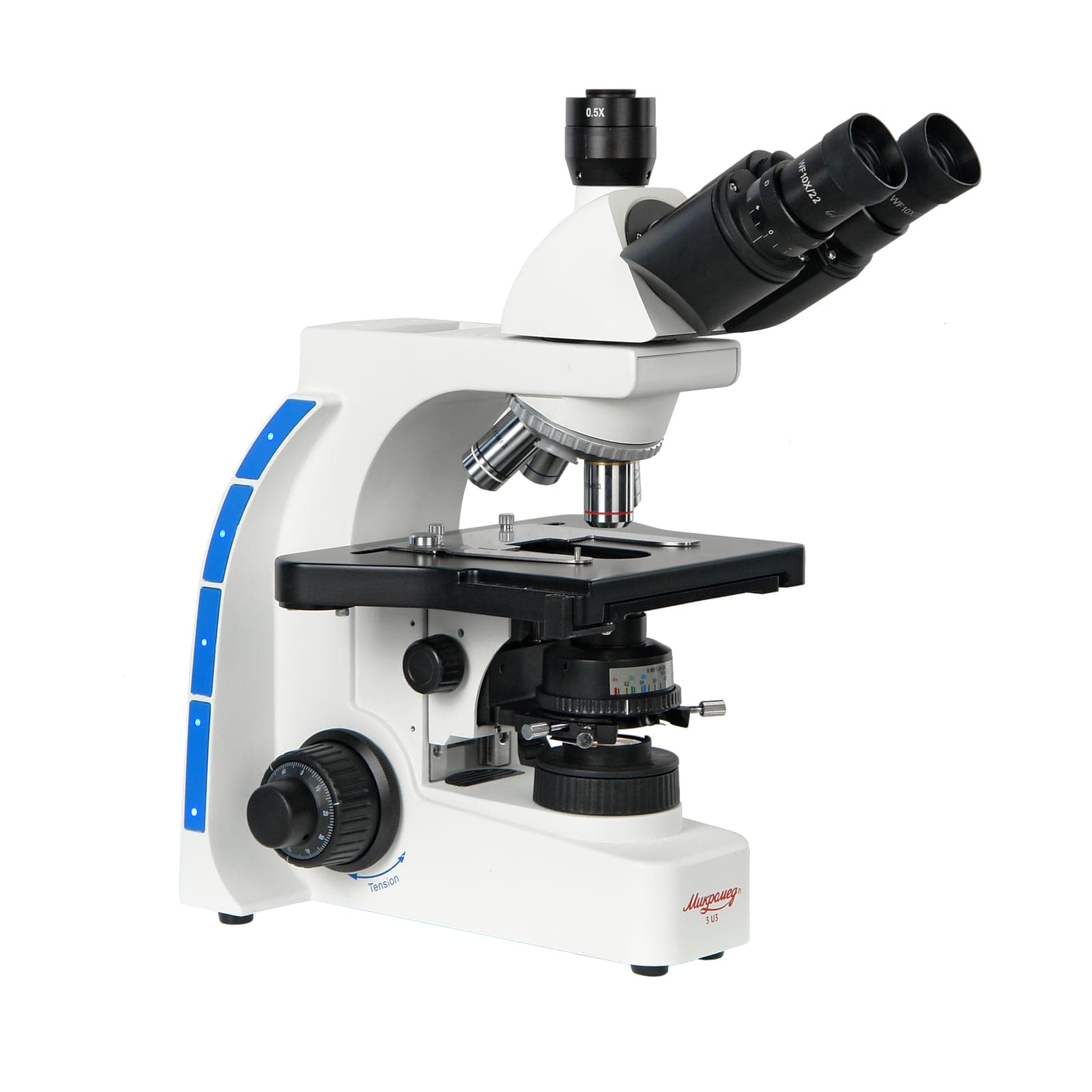

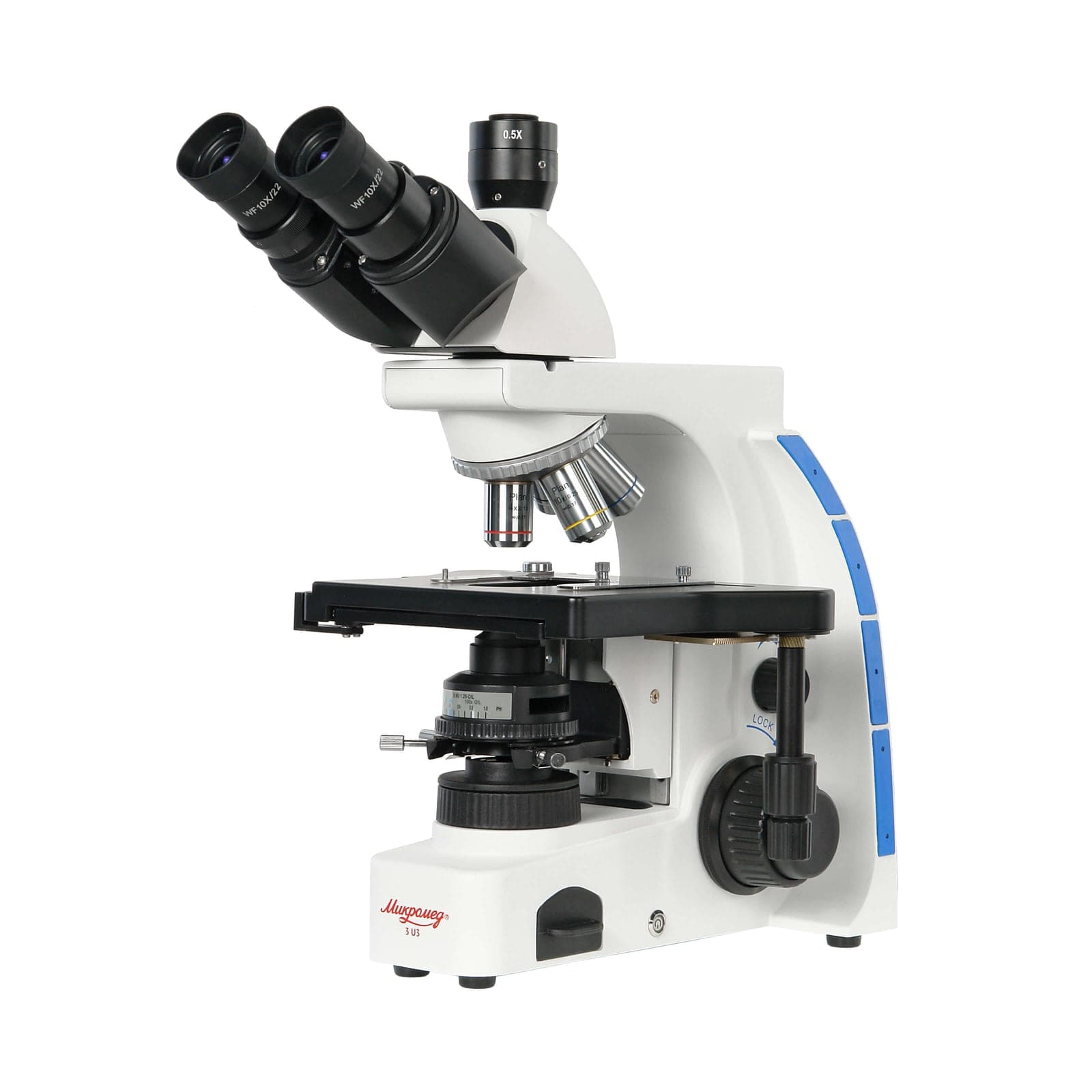

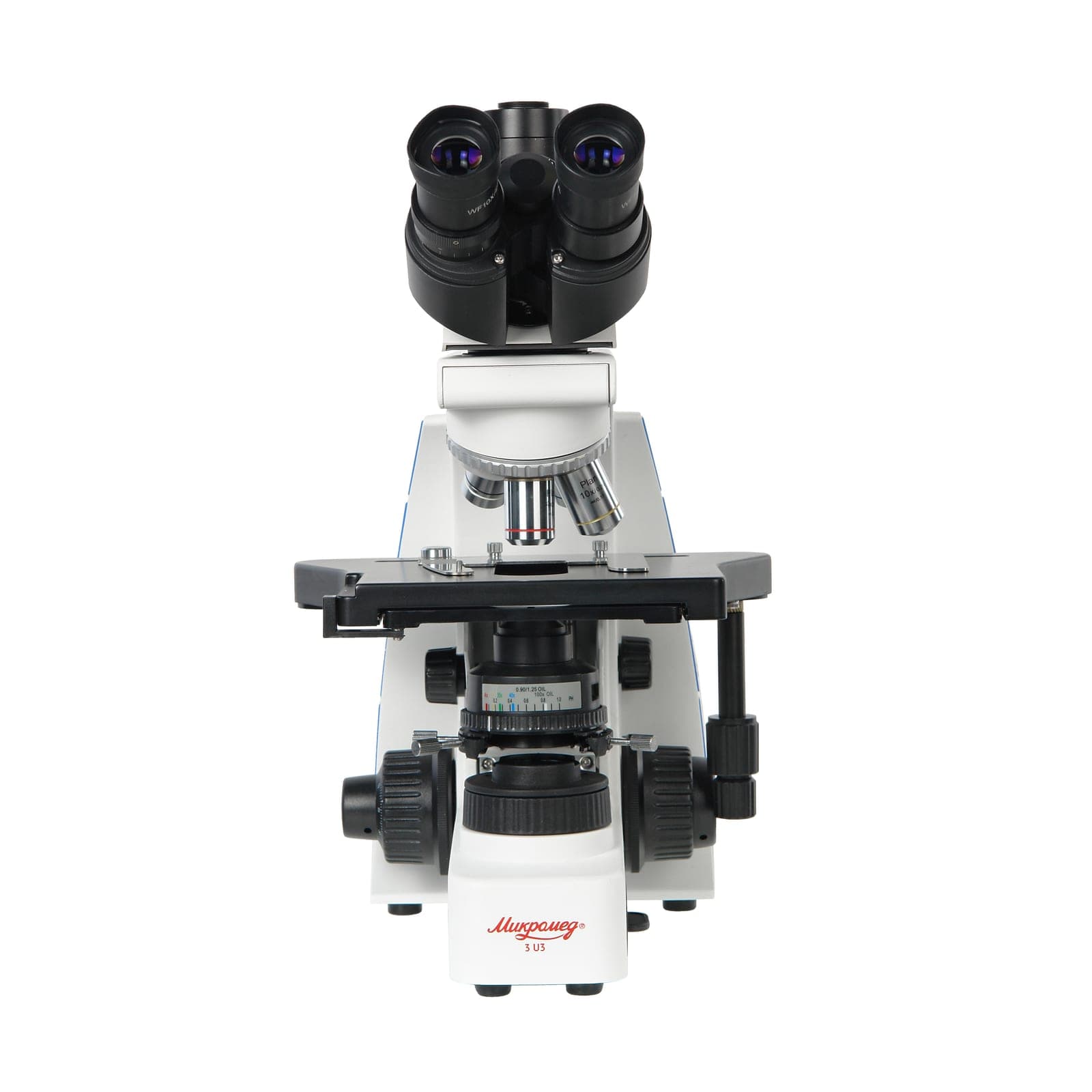

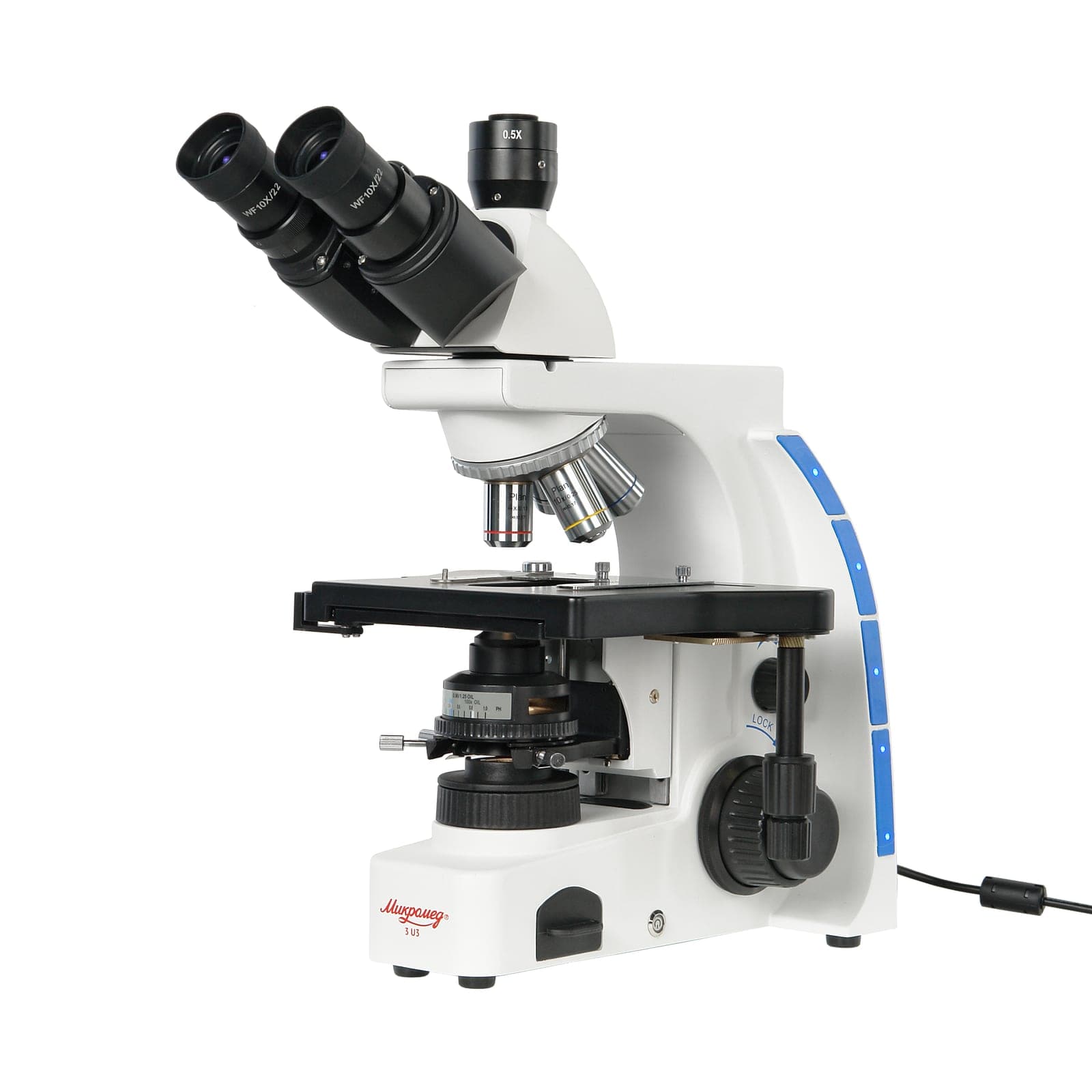

Микроскоп биологический Микромед 3 (вариант U3) тринокулярный

Микроскоп предназначен для исследований в проходящем свете по методу светлого поля. Осветительная система Кёлера. Светодиодное или галогенное освещение. Тринокулярная конструкция позволяет использовать цифровые окулярные камеры. Увеличение микроскопа в базовой комплектации 40х-1000х, с дополнительными окулярами 20х-1600х. Револьверное устройство на 5 объективов.

Универсальный инструмент

Микроскоп Микромед 3 (U3) применяется в биологии для наблюдений и морфологических исследований, в медицине с помощью микроскопа можно изучать окрашенные и неокрашенные биологические объекты в виде мазков и срезов. Также микроскоп применим во многих областях науки для разнообразных исследований в проходящем свете по методу светлого поля.

С дополнительными устройствами микроскоп может быть использован для исследований по методу темного поля и фазового контраста. Микроскоп Микромед 3 (U3) рекомендован для диагностических исследований в лечебных учреждениях (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.

Гибкость в работе

Модульная конструкция микроскопа позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете. Микроскоп позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор. Благодаря модульной конструкции, микроскоп легко может быть модернизирован.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптика высокого класса

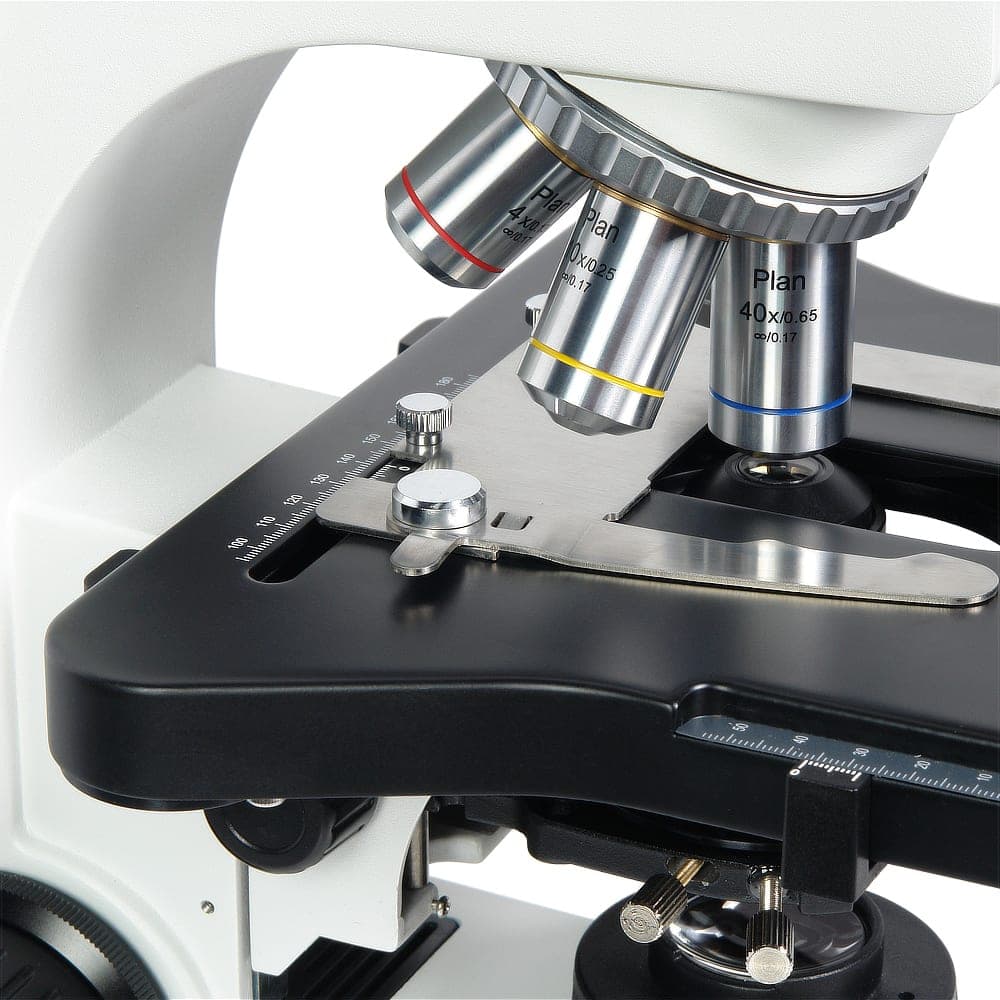

Микроскоп Микромед 3 (U3) имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. В комплект поставки микроскопа Микромед 3 (U3) входят объективы с планахроматической коррекцией - PLAN 4x/0.13, PLAN 10x/0.25, PLAN 40x/0.65 и объектив для исследований с масляной иммерсией PLAN 100x/1.25 oil. Объективы PLAN 40x/0.65 и PLAN 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Оптический и цифровой

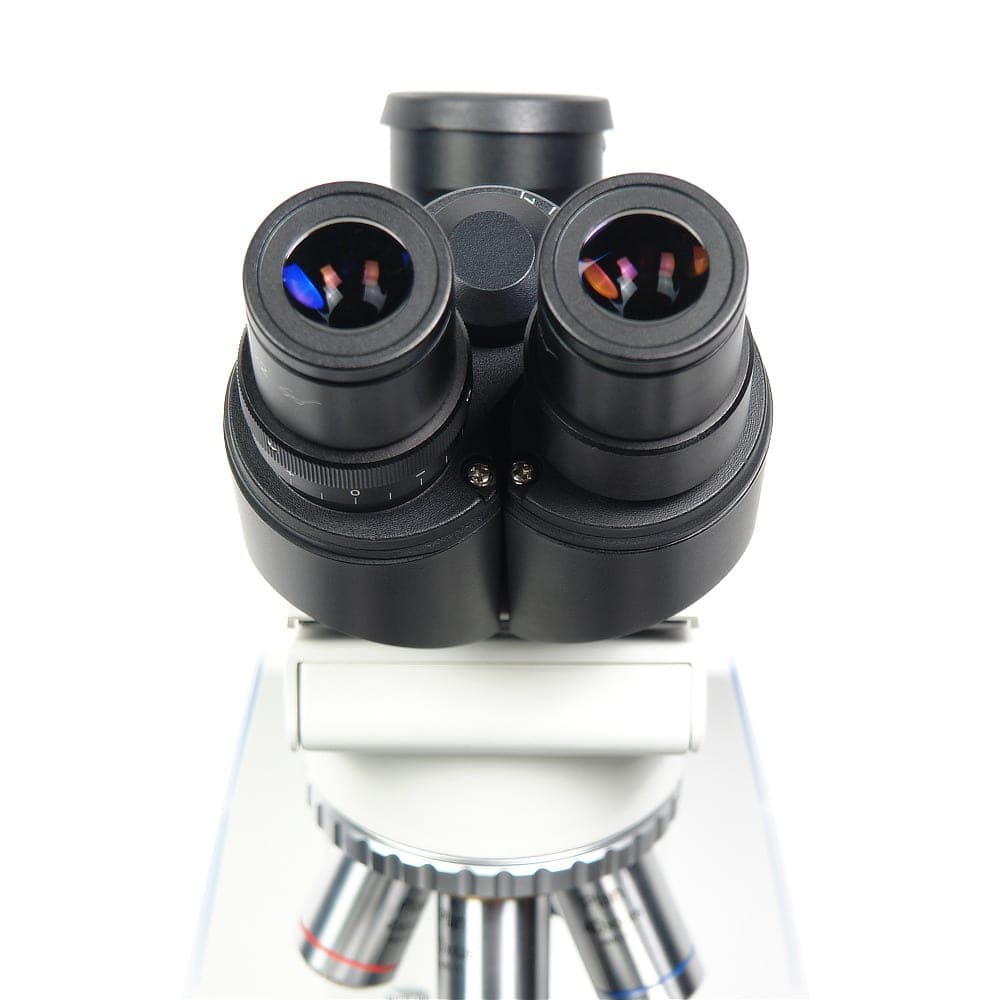

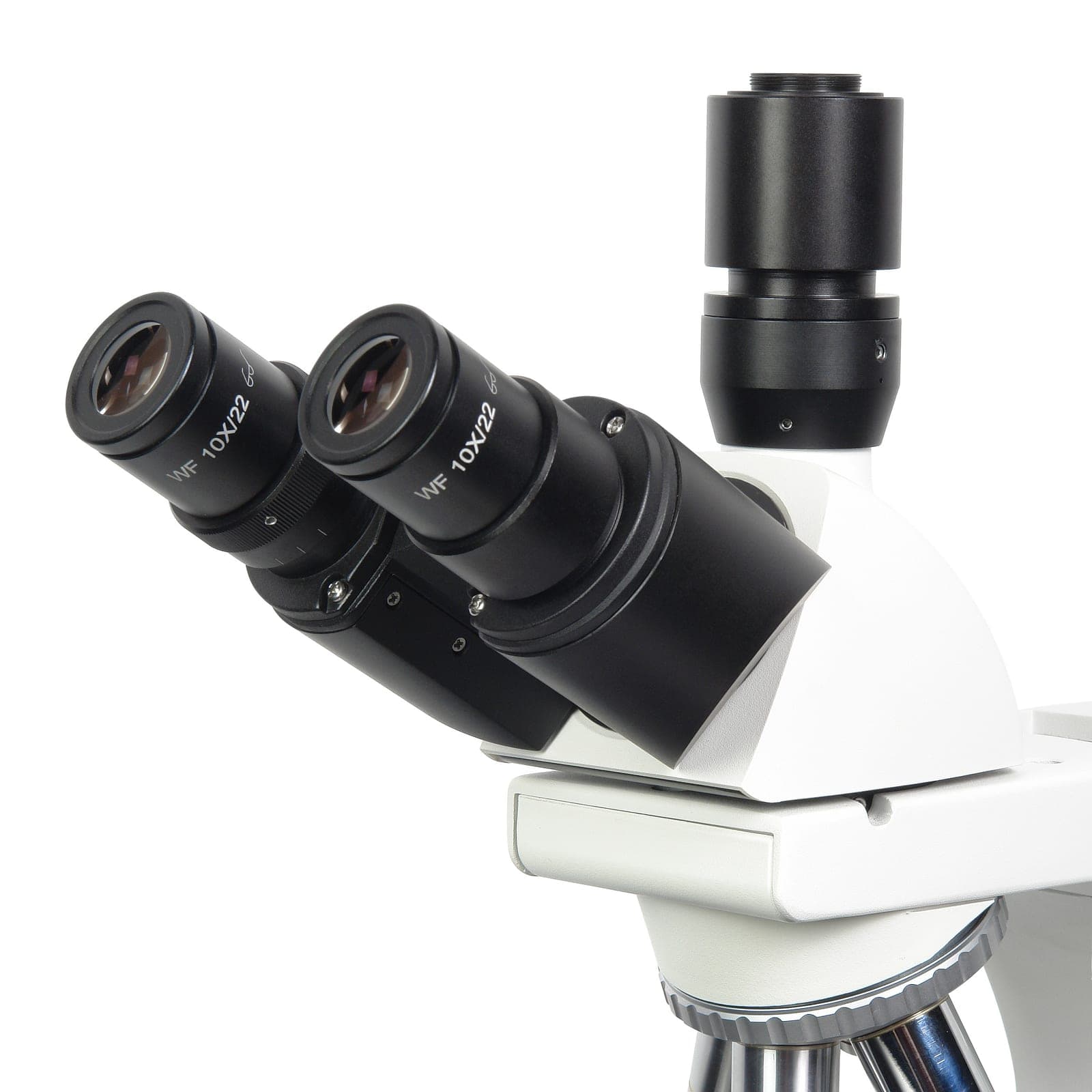

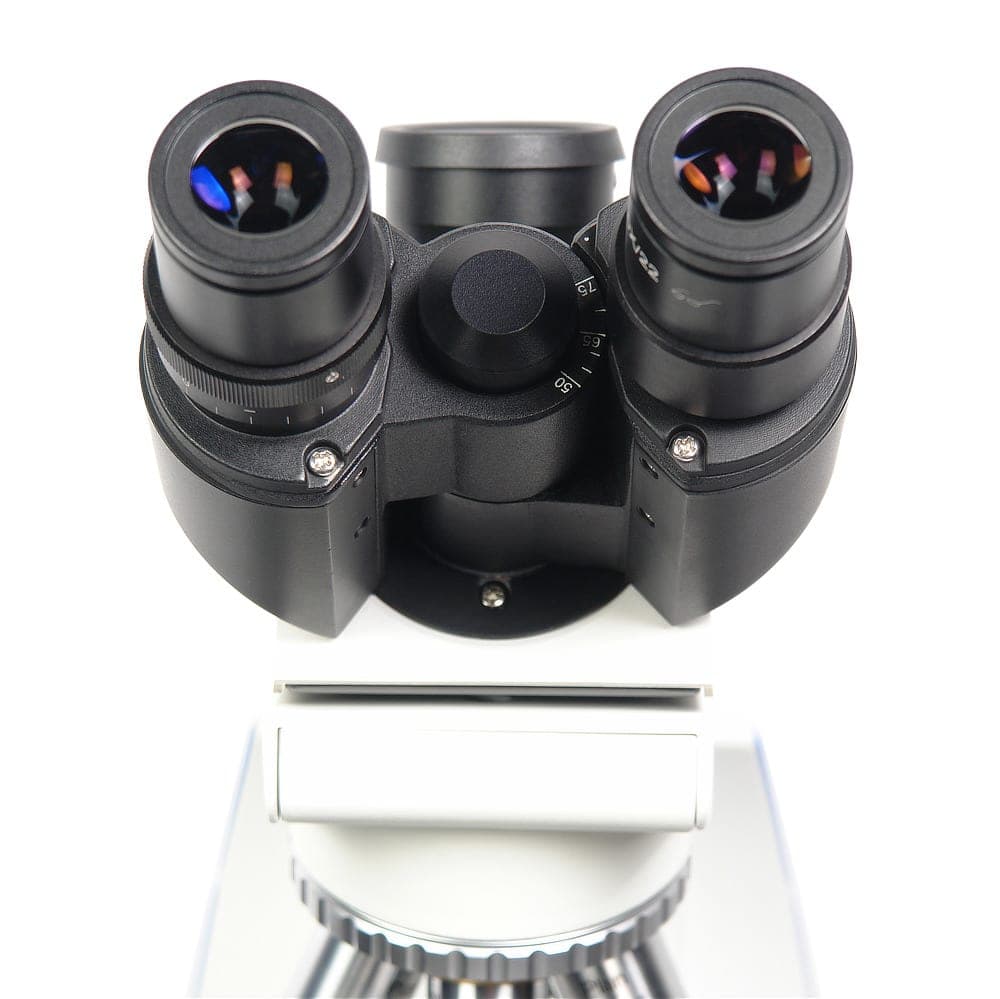

Микроскоп Микромед 3 (U3) снабжен тринокулярной визуальной насадкой, предназначенной для установки цифровой окулярной камеры – видеоокуляра и вывода изображений или видео на внешнее устройство. Конструкция микроскопа позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации – третий тубус с помощью резьбового крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений.

В базовую комплектацию микроскопа входит оптический адаптер 0.5х, что позволяет оптимизировать использование большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3". Тубус имеет возможность подвижки вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.

Видеоокуляр в базовый комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Совершенная осветительная система

Микроскоп Микромед 3 (U3) имеет осветительную систему, построенную по схеме Кёлера. Тринокулярная конструкция с разделением светового потока на два канала требует более высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.

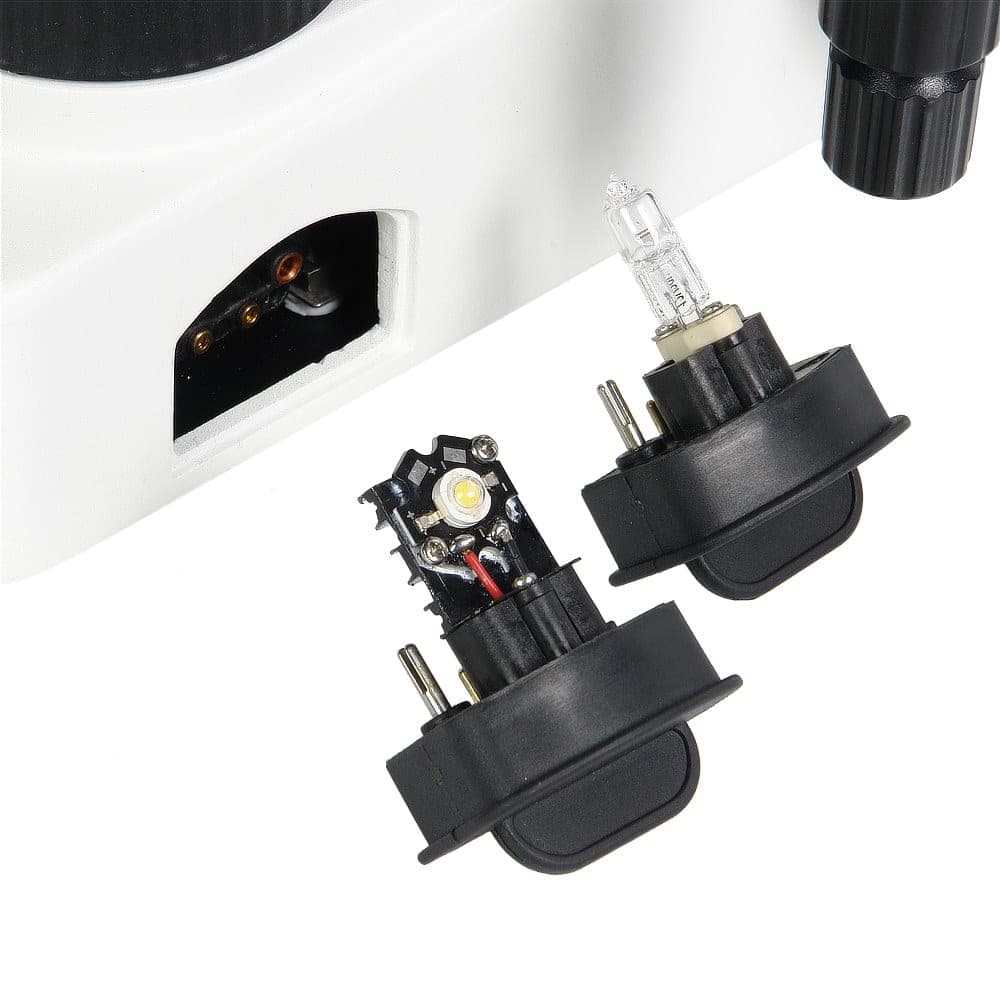

Одна из особенностей микроскопа Микромед 3 (U3) заключается в наличии двух независимых источников света – пользователь может выбрать светодиодный свет или галогенную лампу. Смена источников производится простой заменой блока с держателем. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.

Иммерсионный конденсор

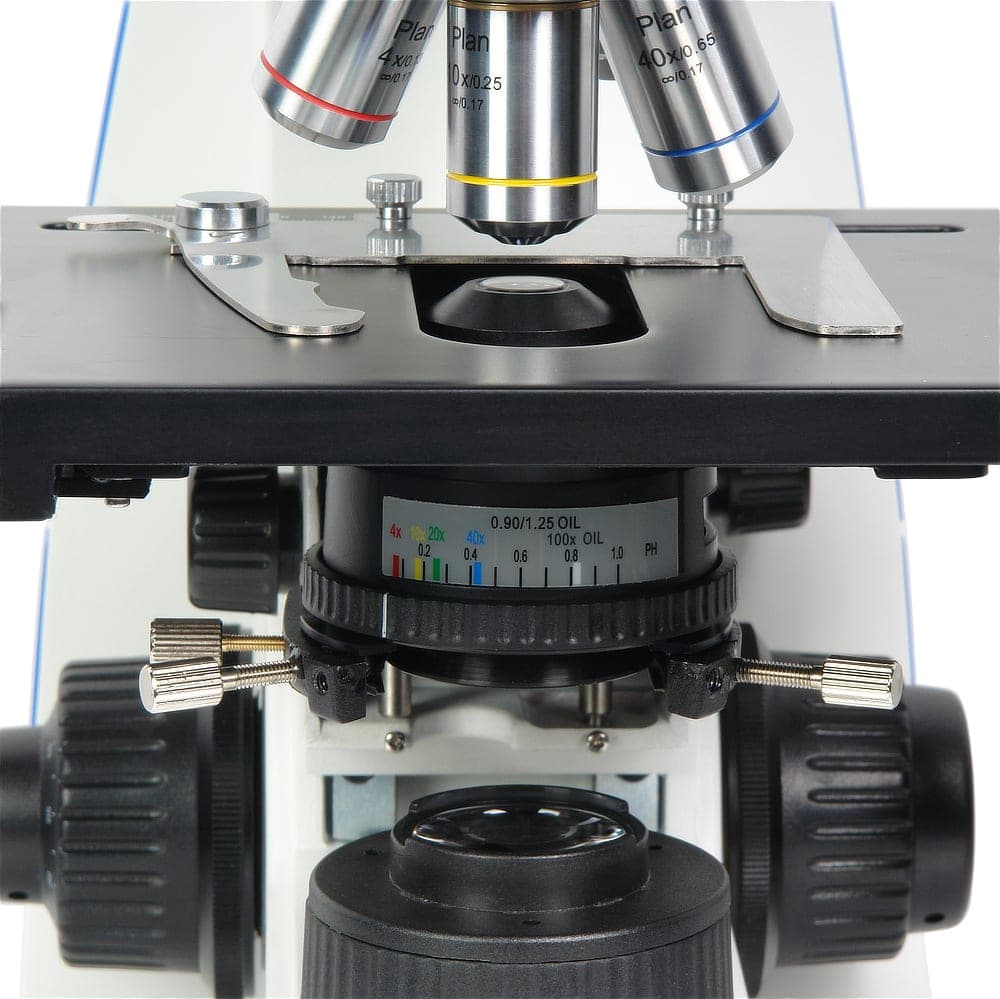

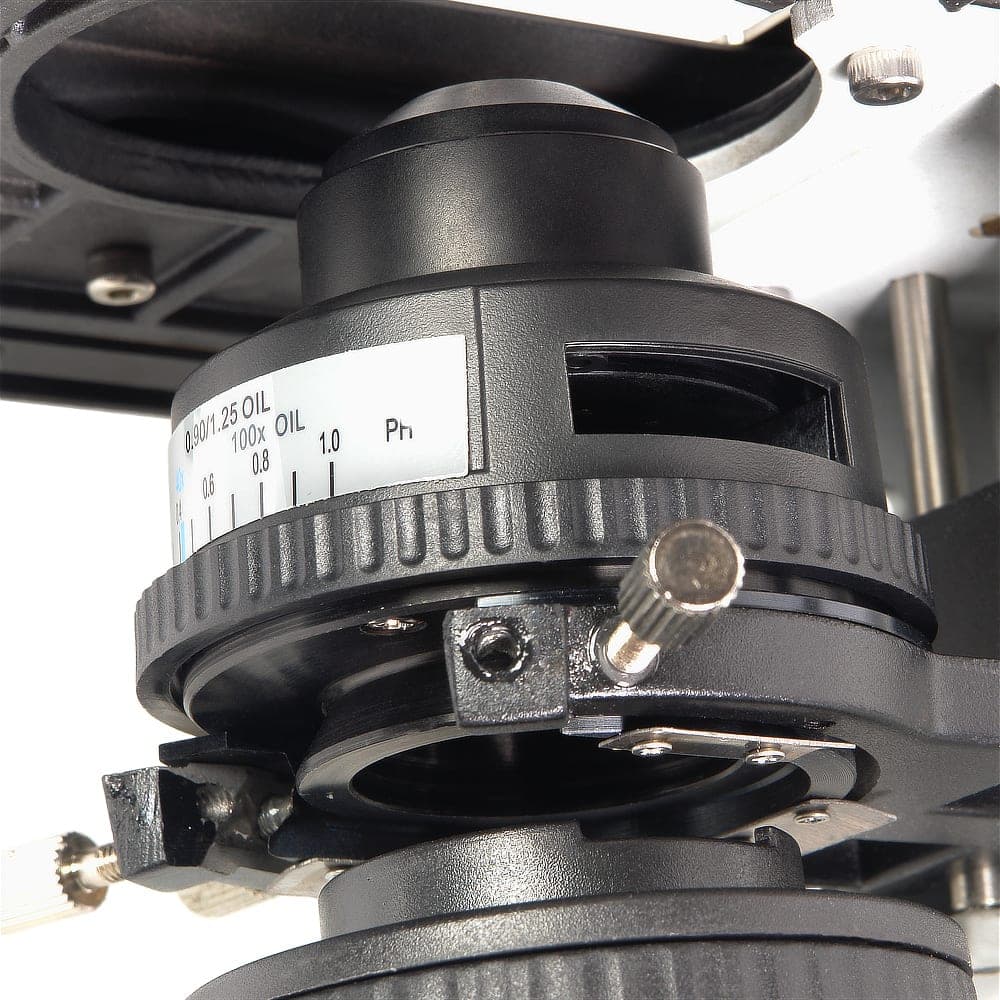

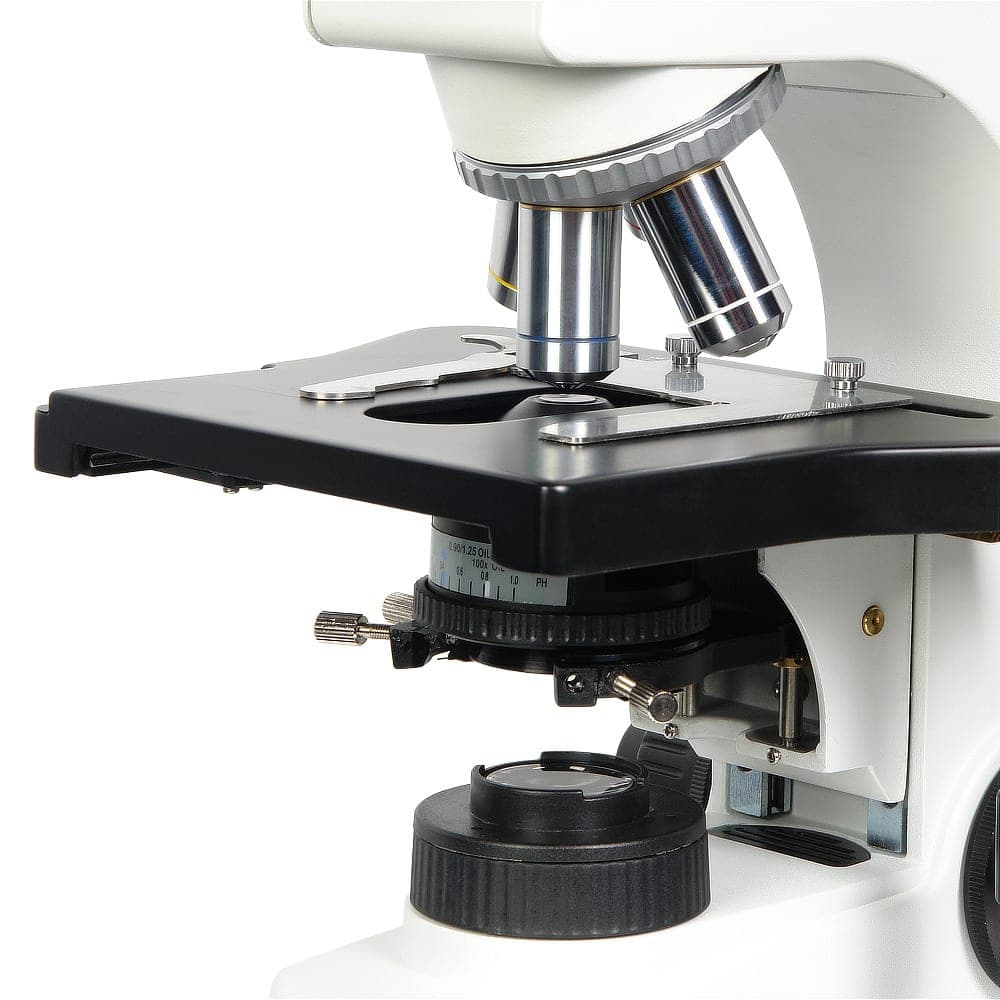

Еще одна особенность микроскопа Микромед 3 (U3) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 21,5 мм. Апертурная диафрагма конденсора имеет шкалу с маркировкой значений увеличений и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с устройством темного поля. Также в осветительную систему входит коллектор с полевой диафрагмой и источник света с регулируемой яркостью.

Прецизионная фокусировка

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Максимальный диапазон хода фокусировки 12 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного зубчато-реечного механизма.

Точная и надежная механика

Механический предметный столик микроскопа имеет размер 185 мм х 177 мм и допускает перемещение образца с помощью коаксиальных рукояток в направлениях X и Y в диапазоне 75х50 мм. Столик снабжен шкалой с ценой деления 1 мм, и нониусами с ценой деления 0,1 мм. Столик комплектуется съемным препаратоводителем.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими свойствами.

Особенности:

Увеличение 40х - 1000х. С дополнительной оптикой 20х - 1600х.

Оптическая система микроскопа скорректирована на бесконечность.

Объективы с планахроматической коррекцией обеспечивают высокое качество изображения при записи фото и видео файлов, точность и комфорт при исследованиях.

Тринокулярная конструкция позволяет вести наблюдение в оптические окуляры и одновременно записывать необходимые файлы.

Присоединение камеры по стандарту C-Mount позволяет использовать цифровые окулярные камеры различных типов.

Два независимых источника света - светодиод или галогенная лампа.

Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.

Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.

Микроскоп сертифицирован РОСЗДРАВНАДЗОРом и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.

Руководство по эксплуатации микроскопа Микромед 3 (вариант U3) тринокулярный в формате PDF на русском языке можно скачать здесь.
