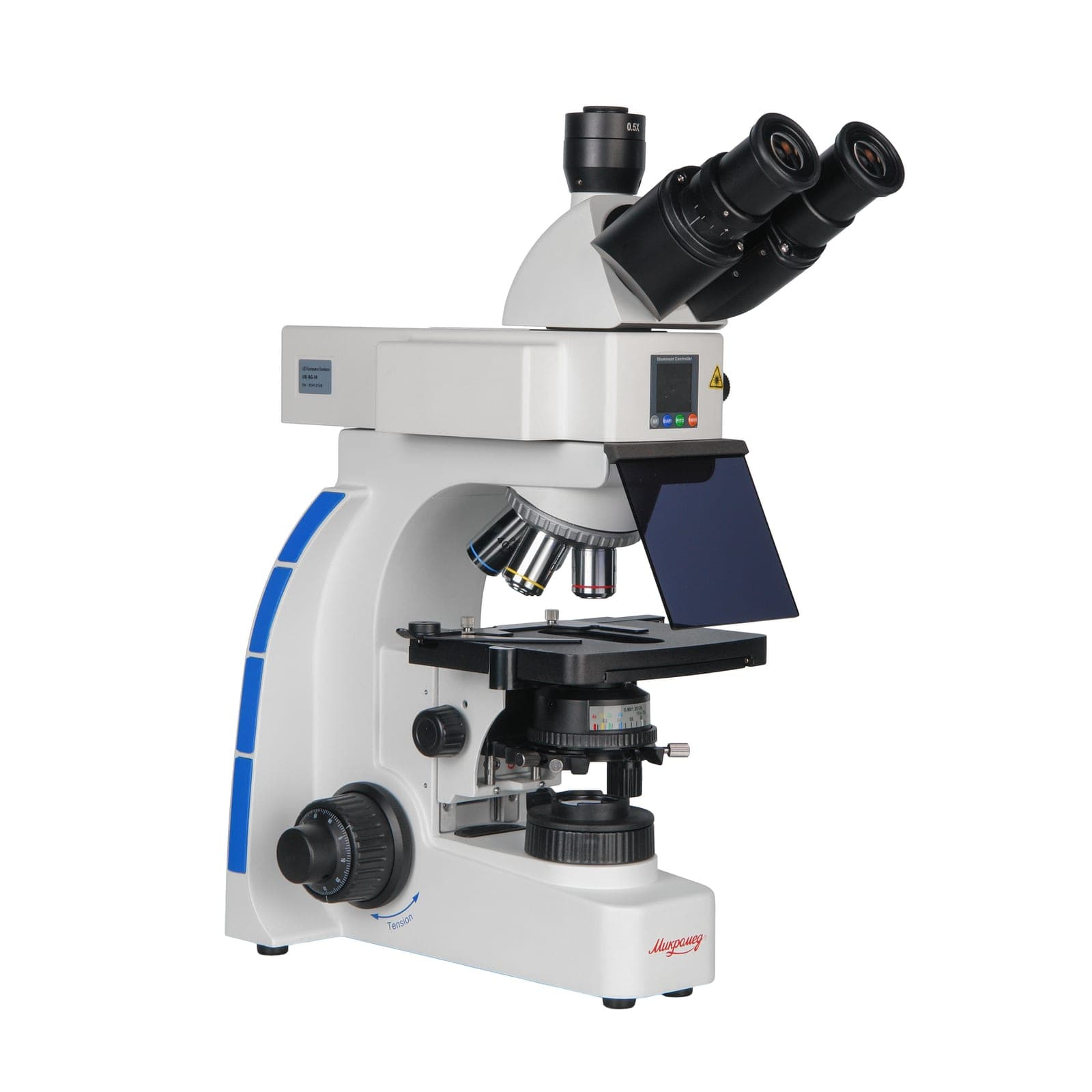

Микроскоп Микромед 3 (вариант ЛЮМ 2 LED) тринокулярный

Тринокулярный микроскоп для исследований в 2 спектральных областях видимой люминесценции и по методу светлого поля. Композитный светодиод с ресурсом >30000 час. Осветитель проходящего света Кёлера на галогенной лампе. Увеличение в базовой комплектации 40х-1000х, с дополнительной оптикой 20х-1600х. Револьверное устройство на 5 объективов.

Области применения

Микроскоп Микромед 3 (вариант ЛЮМ 2 LED) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля. Также микроскоп используется для учебного процесса в высших учебных заведениях.

Профессиональная оптика

Микроскоп построен по оптической схеме «бесконечность» и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят объективы c коррекцией на бесконечность Plan 4х/0.10, Plan 10х/0.30, Plan 40x/0.70 и Plan 100x/1.25 oil. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20x/0.45, Plan 60x/0.80 и флюоритовыми объективами Plan Fluor.

Благодаря исправленной кривизне поля и сферической аберрации объективов исследователь наблюдает плоское изображение с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Визуальная насадка

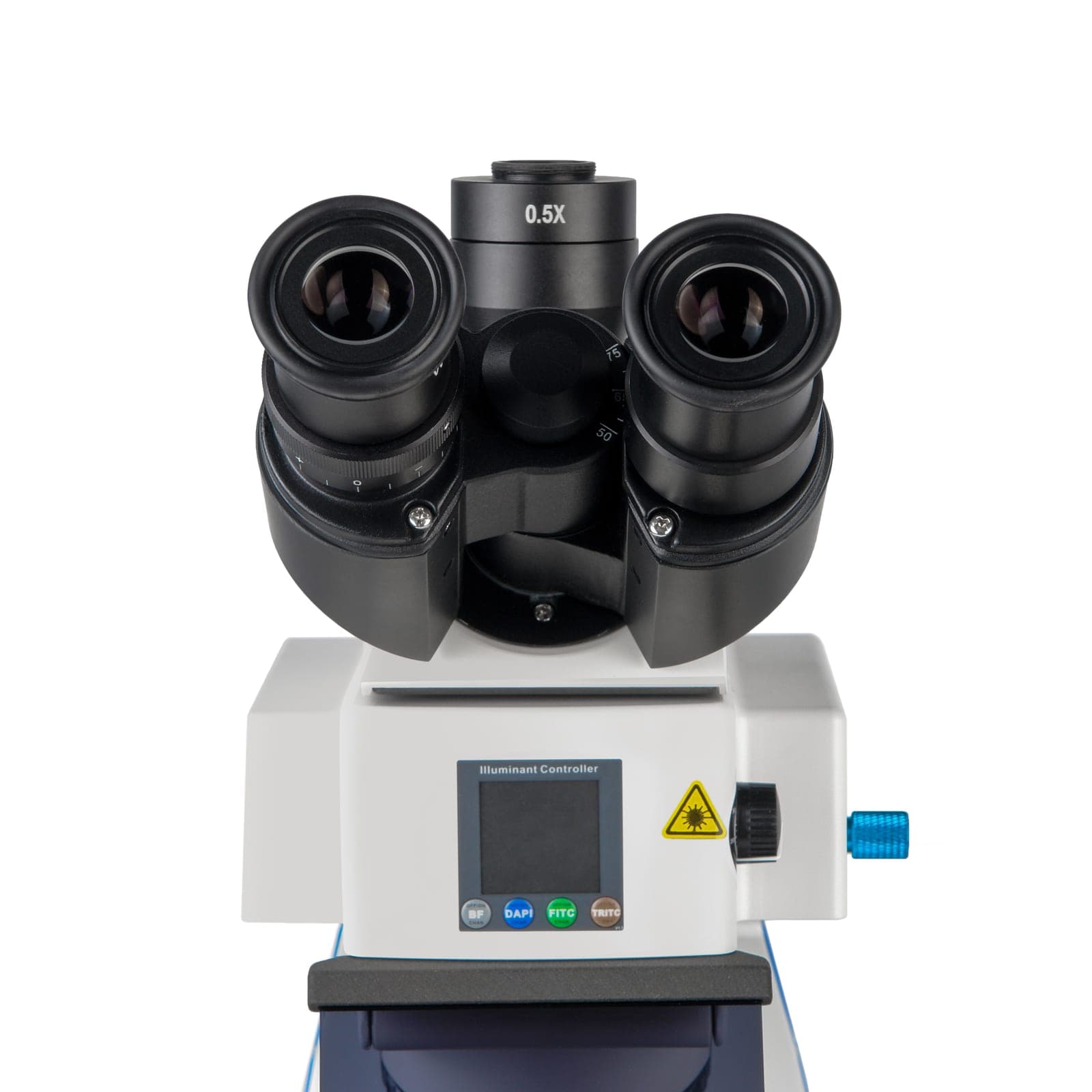

Тринокулярная визуальная насадка снабжена окулярными тубусами с наклоном 30°, что способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Использование камеры

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки с распределением света 20:80 позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовый вариант входит адаптер с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"-1/3".

Осветительная система Кёлера

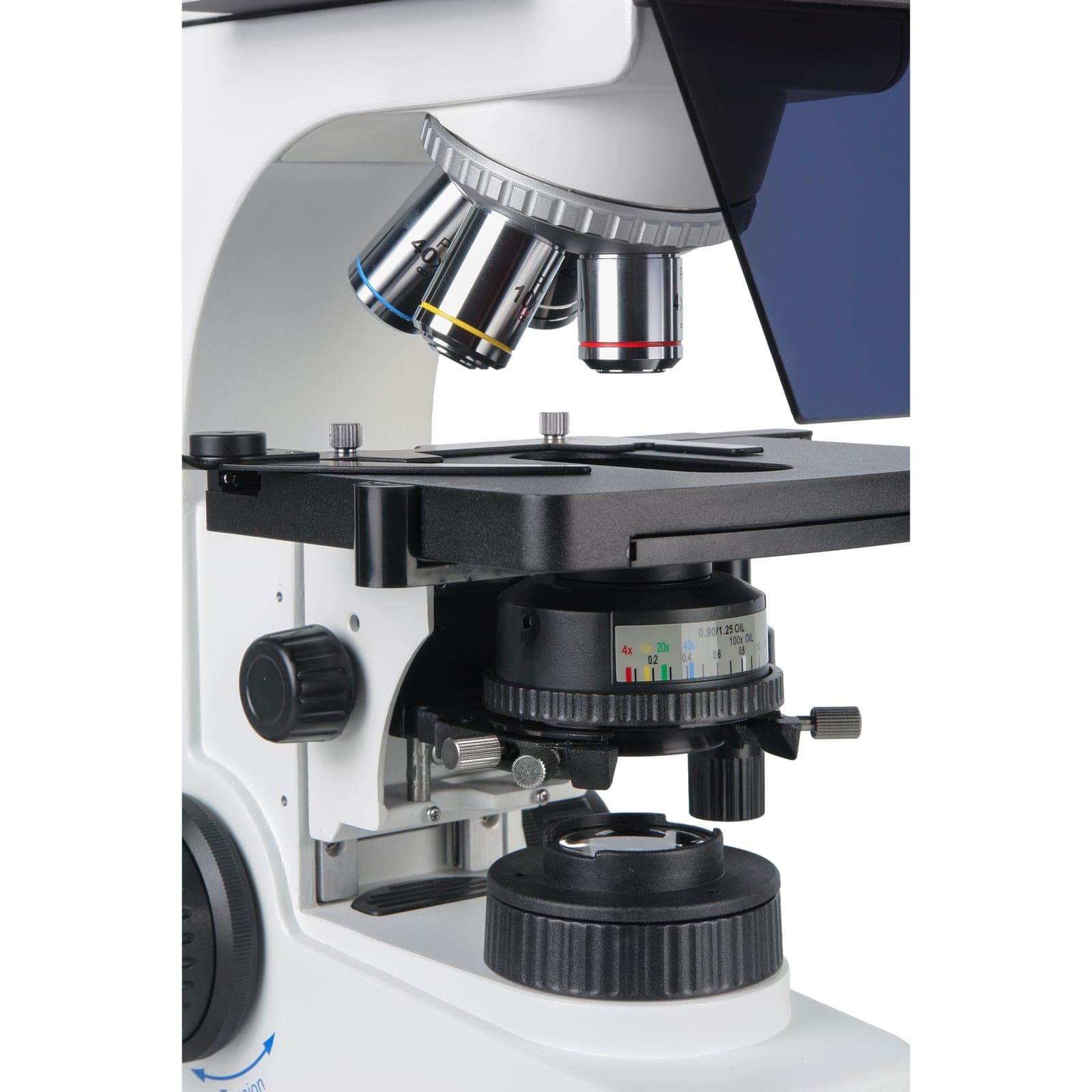

Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой.

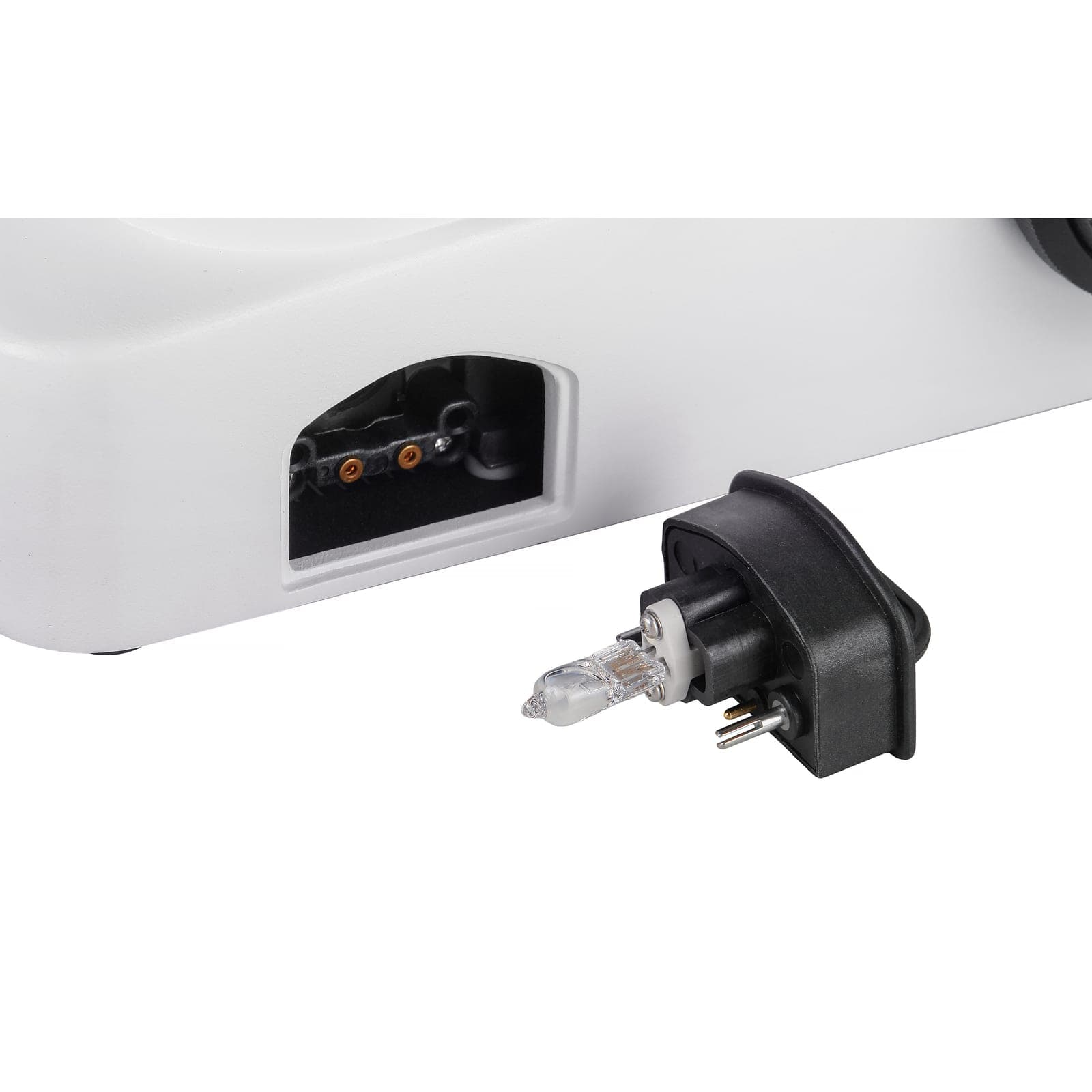

В конденсоре предусмотрен слот для дополнительных слайдеров. В качестве источника проходящего света используется галогенная лампа 20Вт на пониженное напряжение 6В.

Люминесцентные исследования

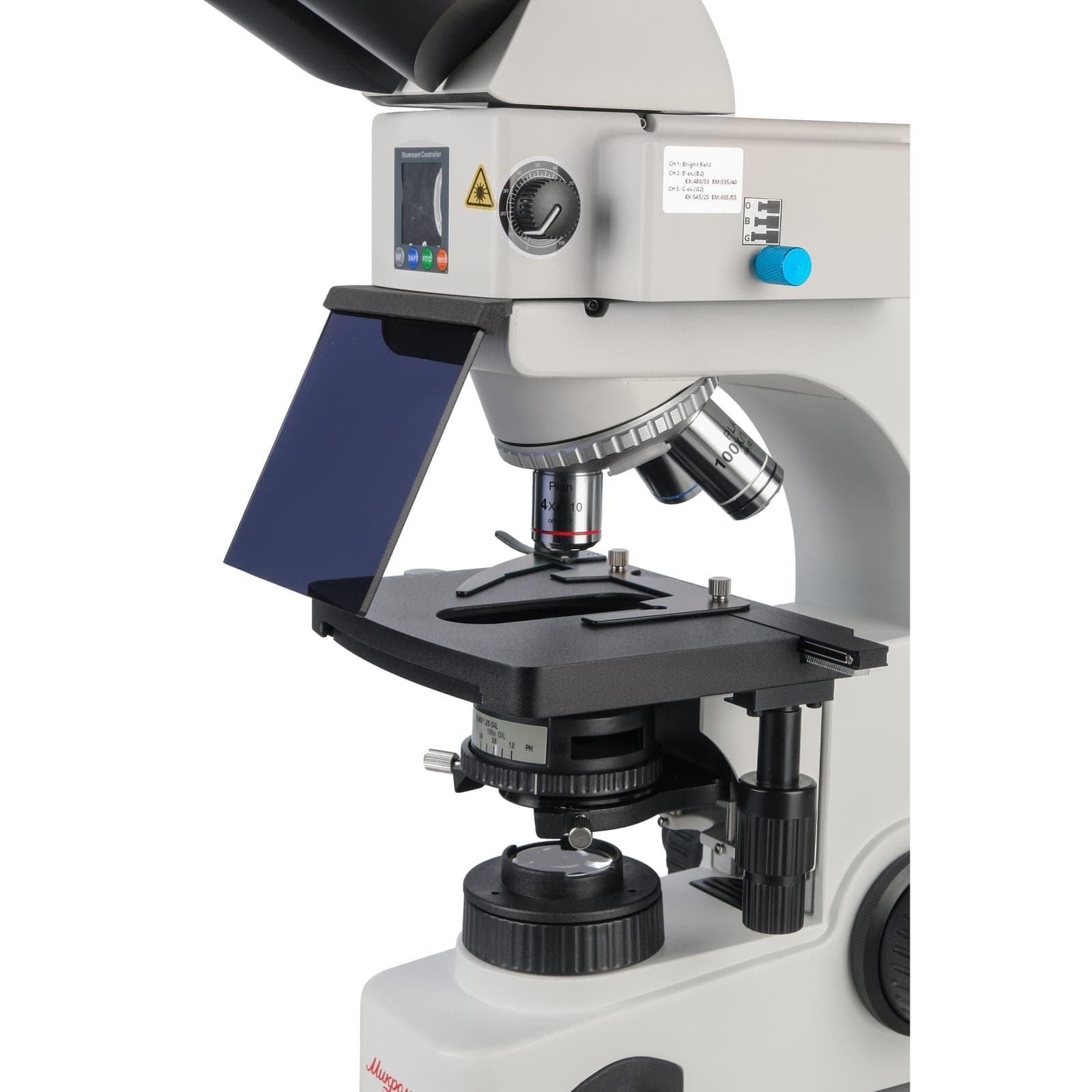

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в 2-х спектральных областях с помощью схемы прямого освещения предмета через объектив. Модуль имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Для свечения объекта требуется воздействие света определенного спектра – света возбуждения. Этот спектр выделяется из спектра источника помощью светофильтра возбуждения, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет необходимых длин волн и направляет его через объектив для освещения предмета исследования. Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. Затем он попадает на запирающий фильтр, отрезающий уже ненужный свет возбуждения, и наблюдатель видит только изображение светящегося объекта исследования.

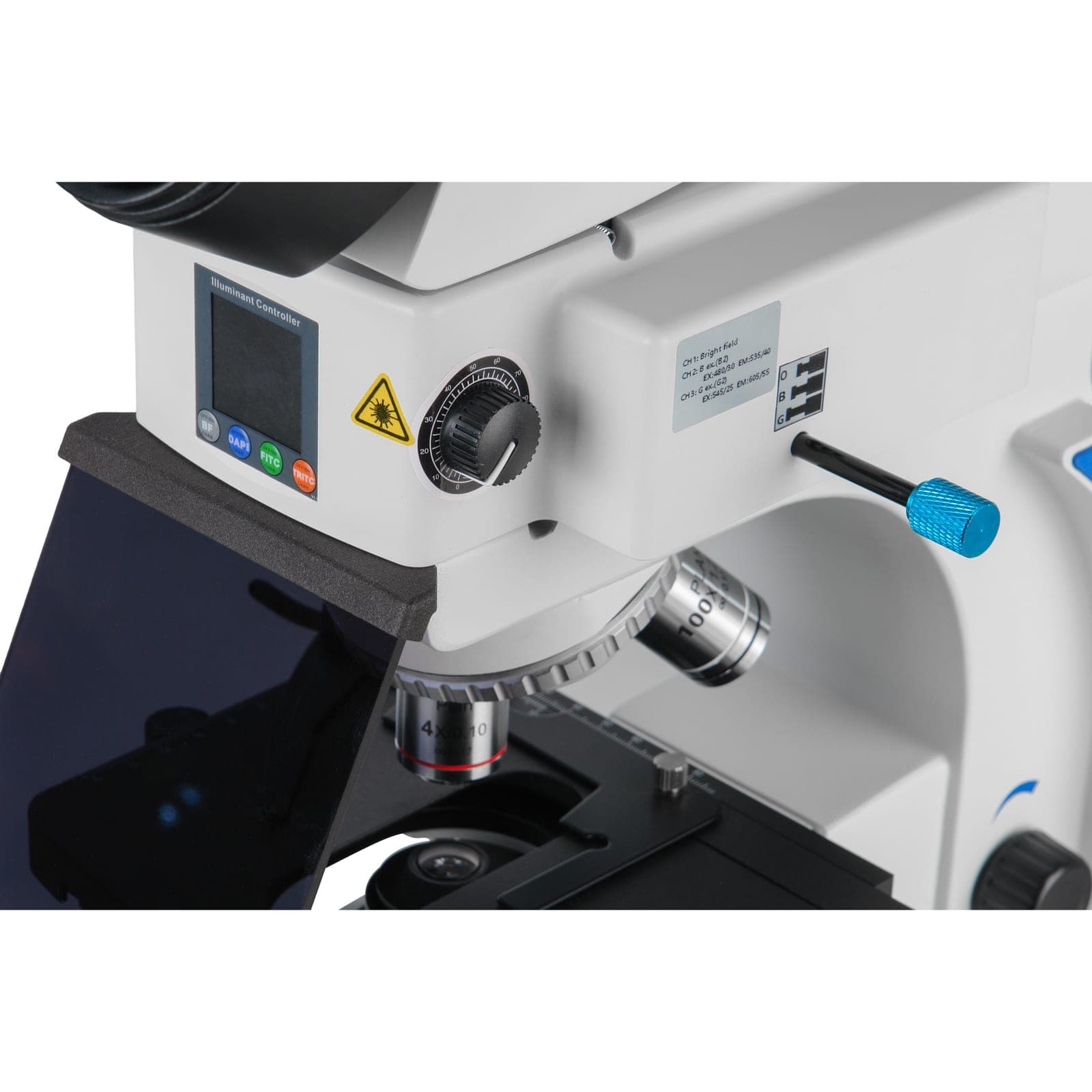

Установка необходимого спектрального диапазона осуществляется регулятором с подвижным штоком. Регулятор имеет три положения – «0», «B» и «G», соответствующие свободному отверстию, синему и зеленому цвету возбуждения.

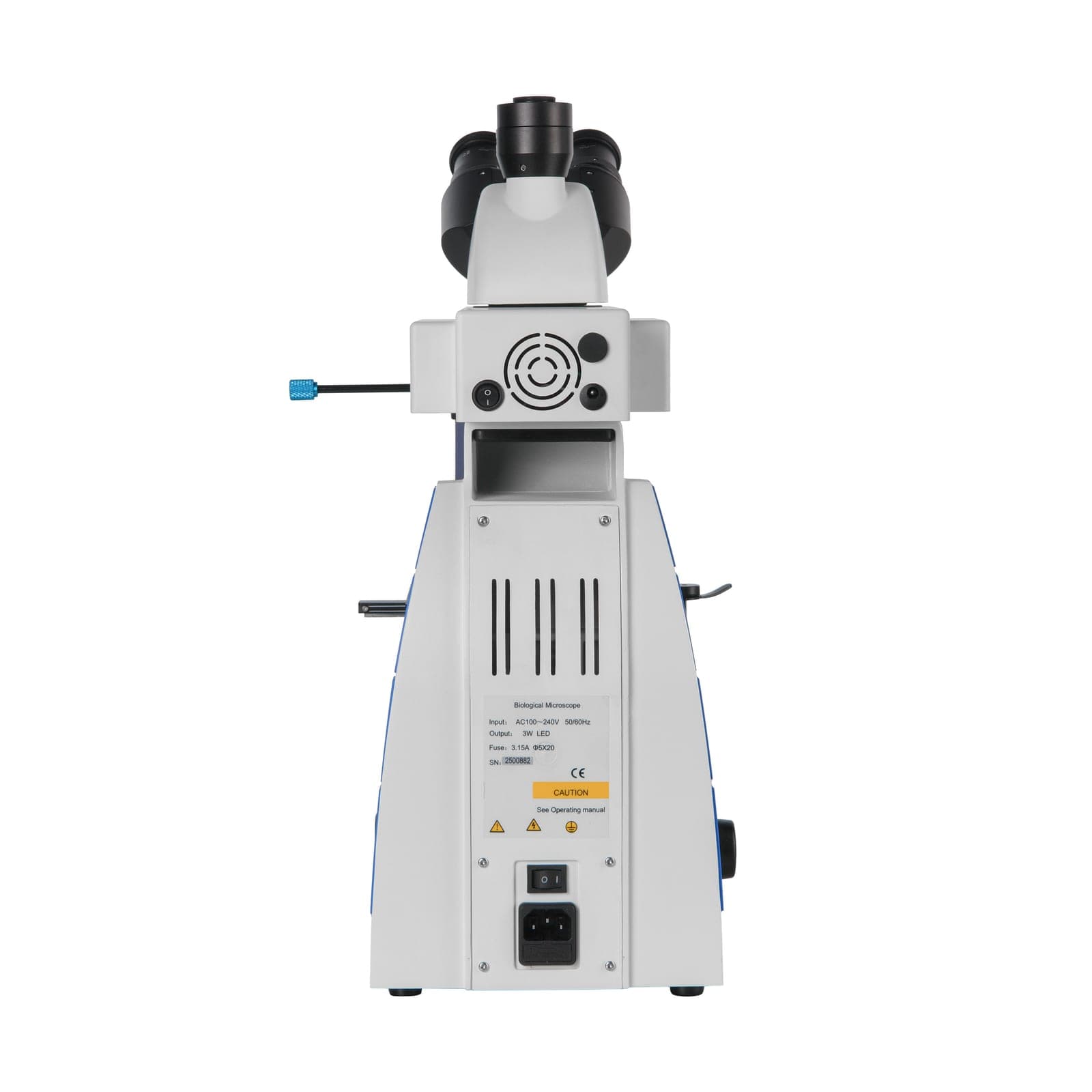

В качестве источника света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности. Срок службы светодиода более 30 000 часов. В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

Для науки и здравоохранения

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в одной из двух наиболее востребованных в биологии спектральных областей возбуждения люминесценции:

В синей (В) – 480 нм с длиной волны эмиссии 535 нм.

В зеленой (G) – 545 нм с длиной волны эмиссии 605 нм.

Спектральные области, выделяемые фильтрами B и G, позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители заболеваний, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.

Механика микроскопа

Фокусировка микроскопа осуществляется механизмом, расположенным в штативе микроскопа. Механизм имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон перемещения предметного столика составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм.

В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 156х138 мм со съемным препаратодержателем. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76-54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

Увеличение 40х-1000х. С дополнительной оптикой 20х-1600х.

Оптическая система скорректирована на бесконечность.

Освещение Кёлера позволяет полностью реализовывать разрешающую способность.

Синий и зеленый диапазон люминесценции с прямым освещением через объектив.

Композитный светодиод высокой яркости, большим сроком службы и малым нагревом.

Тринокулярная насадка позволяет вести наблюдение в окуляры и выводить данные с помощью камеры.

Комфортный угол наклона окулярных тубусов 30⁰.

Антигрибковое покрытие оптики для работы в биологических лабораториях.
