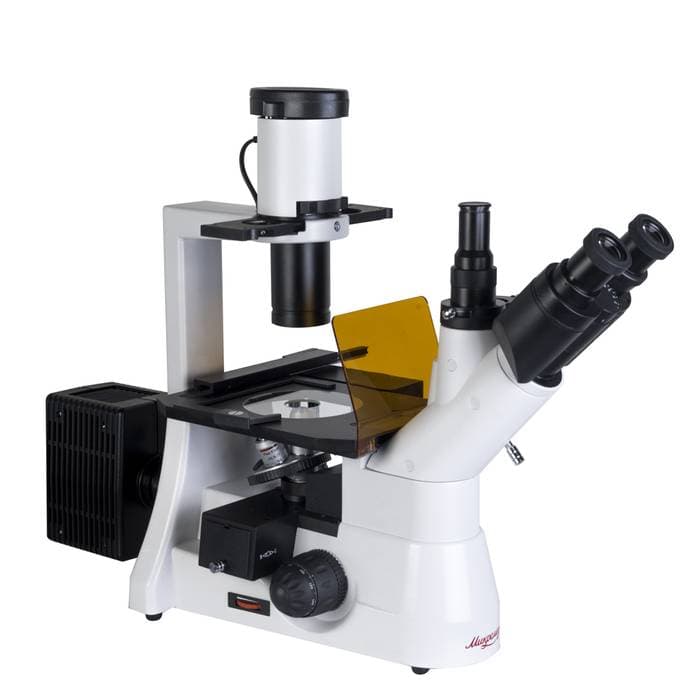

Микроскоп Микромед И ЛЮМ

Предназначен для исследований в проходящем свете по методу светлого поля, как в обычном свете, так и в свете видимой люминесценции. Инвертированное строение микроскопа позволяет исследовать крупные объекты и жидкости в лабораторной посуде. Тринокулярная насадка для использования цифровых окулярных камер. Увеличение микроскопа в базовой комплектации 40х-400х, с дополнительной оптикой 20х-800х. Револьверное устройство на 5 объективов.

Тринокулярный инвертированный микроскоп Микромед И ЛЮМ применяется для исследований малоконтрастных клеточных культур тканей, жидкостей и их осадков в лабораторной посуде в проходящем обычном свете по методу светлого поля и в отраженном свете при видимой люминесценции. Инвертированное строение микроскопа позволяет проводить исследования крупных прозрачных образцов и жидкостей в лабораторной посуде высотой до 70 мм.

Широкие возможности исследований

Благодаря возможности исследований в обычном свете по методу светлого поля, в свете люминесценции и наличию встроенного фазово-контрастного устройства, с помощью микроскопа могут проводиться исследования структур, имеющих в видимом диапазоне света малый контраст. Широкие возможности методов исследований делают микроскоп востребованным в биологии, химии, фармацевтике, сельском хозяйстве, для исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс - диагностики различных заболеваний и выявления скрытых инфекций, в санитарно-эпидемиологическом надзоре, для экспертиз в криминалистике и во многих других областях. Также он с успехом используется в высших учебных заведениях.

Оптика высокого уровня

Микроскоп Микромед И ЛЮМ имеет оптическую схему, скорректированную на бесконечность. Модульная конструкция микроскопа позволяет легко его модернизировать и обновлять. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, канал визуализации с оптическим переключателем светового потока. В оптическую схему микроскопа встроено фазово-контрастное устройство, предназначенное для работы с объективами 10x/0.3 Ph и 20х/0.5 Ph. Также в оптическую систему входит люминесцентная насадка с ртутной лампой, коллектором и двумя люминесцентными блоками для работы в голубой и зеленой областях видимой люминесценции. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Высокая информативность исследований

В базовый комплект микроскопа Микромед И ЛЮМ входит четыре объектива – планахромата - 4x/0.15, 10x/0.3, 20х/0.5 и 40x/0.6. Объективы рассчитаны для работы как в обыкновенном свете, так и при люминесцентных исследованиях со светом возбуждения видимого спектра.

Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с высокой резкостью по всему полю.

В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, с пятью гнездами для объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями. Объективы рассчитаны на использование лабораторной посуды с толщиной дна до 1,5 мм.

Оптический и цифровой

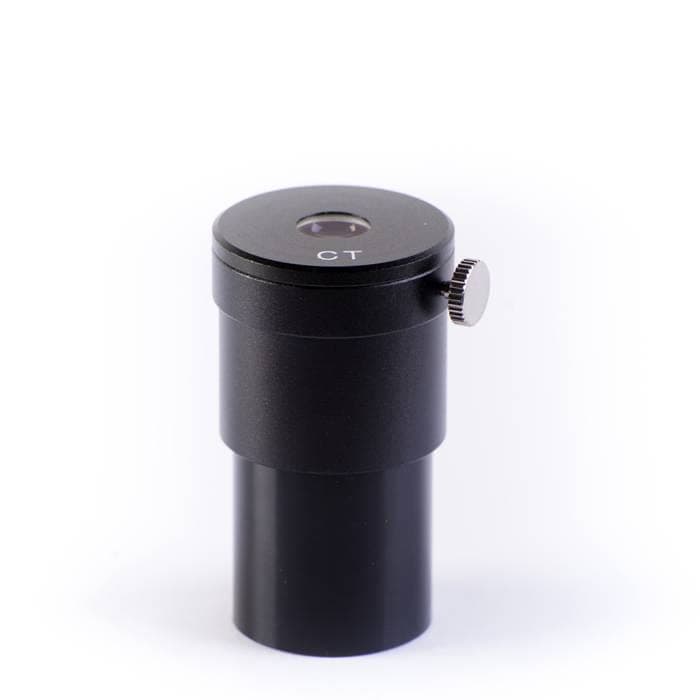

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Посадочный диаметр тубуса стандартизован и составляет 23,2 мм, что позволяет устанавливать камеры различных типов. Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Люминесцентные исследования

Осветительная система микроскопа Микромед И ЛЮМ предназначена для работы как в обычном проходящем свете, так и в отраженном свете видимой люминесценции. Возможность проводить исследования не только в обычном свете, но и в свете люминесценции значительно расширяет области применения микроскопа. При работе в свете люминесценции, свет возбуждения, необходимый для свечения объекта, выделяется из света источника с помощью возбуждающего светофильтра, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет только определенных длин волн и направляет его для освещения предмета исследования. Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. После чего он попадает на запирающий фильтр, обрезающий возбуждающий свет, и наблюдатель видит только изображение светящегося собственным светом объекта исследования.

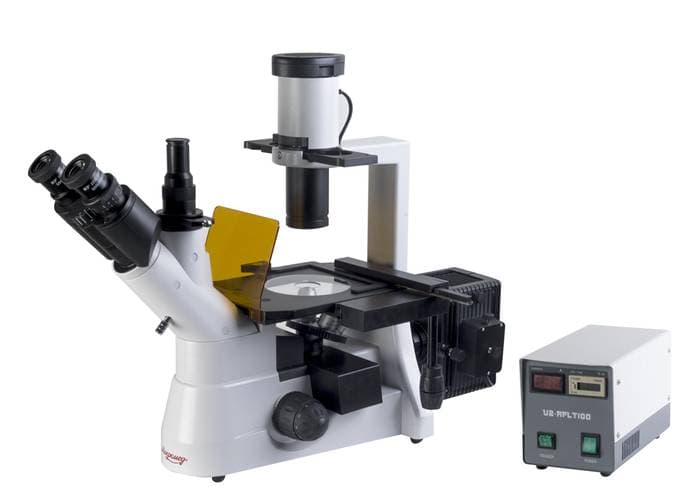

Микроскоп Микромед И ЛЮМ имеет в своей конструкции выдвижную каретку с двумя люминесцентными блоками – «кубиками», голубым и зеленым, позволяющими работать в двух спектральных диапазонах возбуждения, а именно: 410 - 490 нм и 500 - 550 нм. Голубой «кубик» обеспечивает наблюдение в желто-зеленом свете, зеленый «кубик» в красно - оранжевом. Каждый блок состоит из фильтров и дихроичного зеркала. В люминесцентную насадку микроскопа входит фонарь с ртутной лампой, установленной на регулируемый по трем направлениям держатель, зеркало лампы, коллектор и полевая диафрагма. В корпусе насадки размещены апертурная диафрагма и люминесцентный блок. Поджиг и питание ртутной лампы осуществляется от выносного блока питания. В осветительную систему светлого поля входит центрируемый конденсор Аббе с апертурной диафрагмой, коллектор с полевой диафрагмой и галогенная лампа с регулируемой яркостью. Блок питания встроен в основание микроскопа.

Для науки и здравоохранения

С помощью микроскопа Микромед И ЛЮМ исследования могут проводиться при свете собственной люминесценции объекта, или при свете вторичной люминесценции с использованием красителей - флюорохромов. Исследования проводятся в одной из двух спектральных областей света возбуждения:

В сине-голубой (В) от 410 нм до 490 нм

В зеленой (G) от 500 нм до 550 нм

Спектры, выделяемые установленными в микроскопе люминесцентными «кубиками» B и G позволяют проводить исследования объектов при их вторичной люминесценции с использованием самых распространенных флюорохромов, таких как акридиновый оранжевый, флюоресцеины, родамины, триазинил - аминофлюоресцеин, эозин К, эозин Н и многих других. Это позволяет широко применять микроскоп в медицине, бактериологии, микробиологии и вирусологии.

Инвертированное строение микроскопа позволяет проводить исследования, недоступные при использовании прямых микроскопов - наблюдать крупные образцы или объекты, помешенные в специальную посуду. Например, в химии для изучения кинетики реакций и для определения веществ. В материаловедении для определения примесей и включений в материалы. В геологии для анализа горных пород и обнаружения полезных ископаемых, для изучения структуры горных пород, для анализа состава нефти. И это далеко не полный список.

Прецизионная фокусировка

Фокусировка микроскопа осуществляется перемещением револьверного устройства по высоте. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки. Механизм обеспечивает величину хода револьверного устройства 38 мм и включает в себя регулятор усилия хода и ограничитель перемещения. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением зубчато-реечного механизма. Конструкция механизма в сочетании с регулятором усилия обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.

Точная и надежная механика

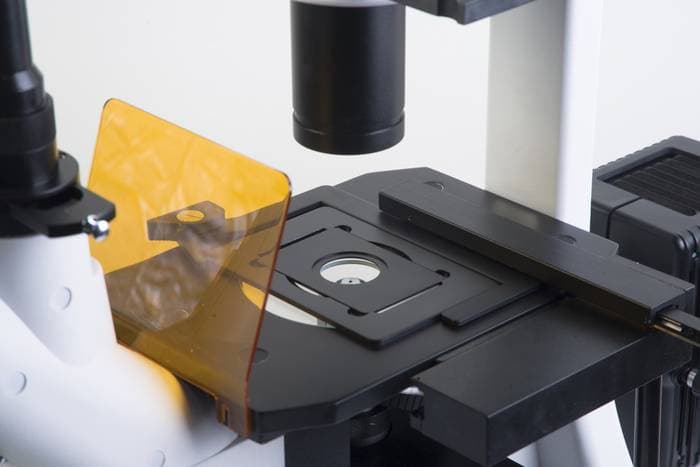

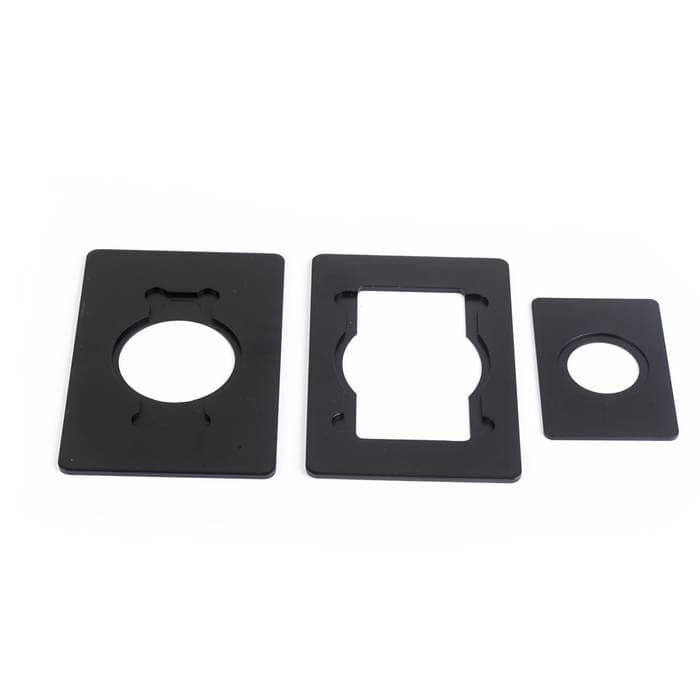

Микроскоп Микромед И ЛЮМ оборудован механическим предметным столиком с размерами 170х240 мм. Столик расположен над револьверным устройством и обеспечивает перемещение образца по осям X и Y в пределах 80х120 мм. Для исследований в лабораторной посуде, такой как чашки Петри и планшеты Террасаки с предметным столиком могут быть использованы дополнительные рамки, соответствующие форме используемой посуды. При необходимости работы с посудой больших размеров для столика предусмотрена дополнительная вставка, увеличивающая рабочую поверхность. Препаратоводитель приводится в движение коаксиальными рукоятками, отвечающими за движение в обоих направлениях. Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.

Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

ОСОБЕННОСТИ:

Увеличение 40х - 400х. С дополнительной оптикой 20х-800х.

Оптическая система микроскопа скорректирована на бесконечность.

Объективы с планахроматической коррекцией обеспечивают высокое качество изображения по всему полю.

Инвертированное строение позволяет проводить исследования в лабораторной посуде высотой до 150 мм.

Исследования возможны как по методу светлого поля в обычном свете, так и в свете видимой люминесценции в голубой и зеленой областях спектра.

Встроенное фазово-контрастное устройство позволяет исследовать препараты с очень низким контрастом.

Третий тубус позволяет использовать цифровые камеры - видеоокуляры различных типов.

Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.
