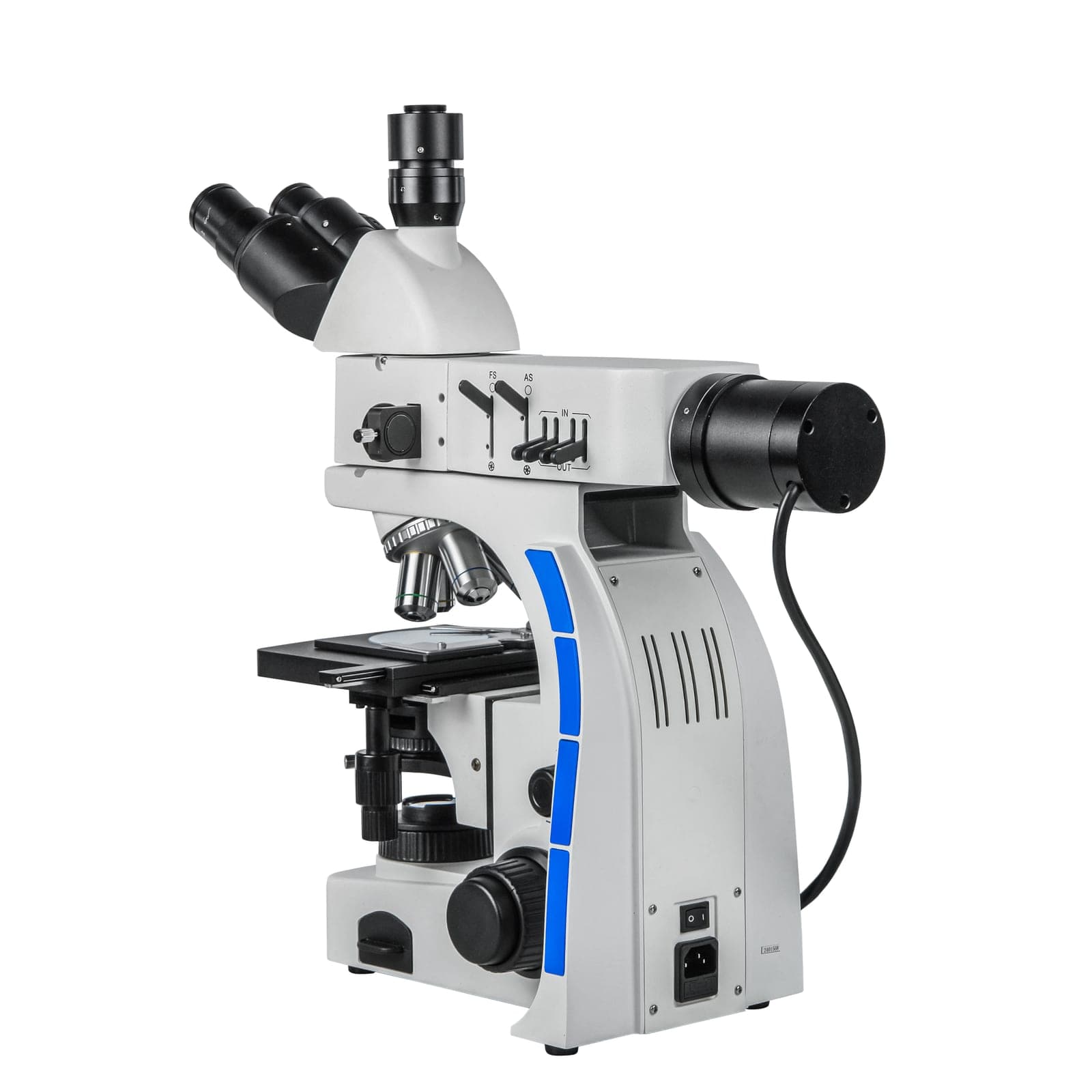

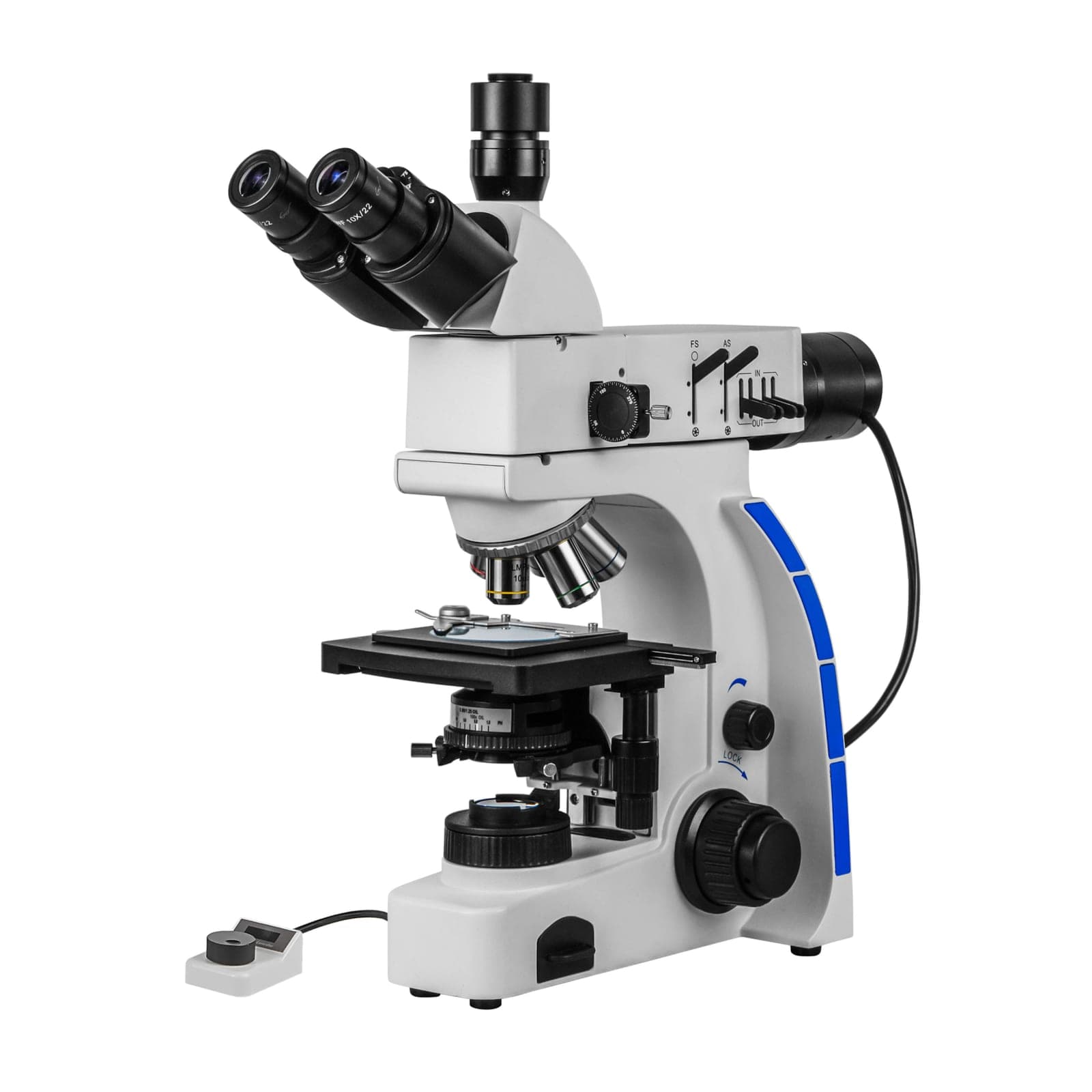

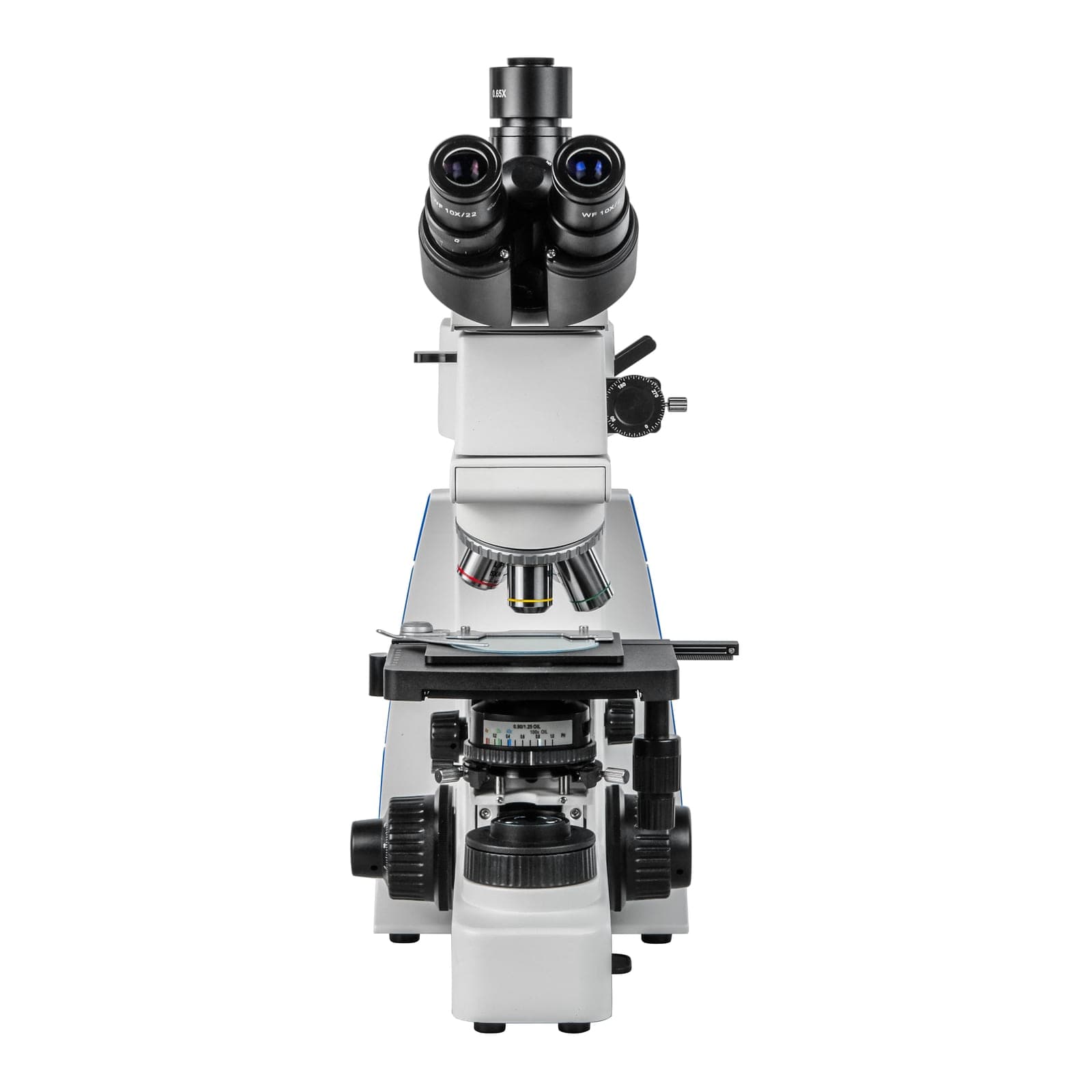

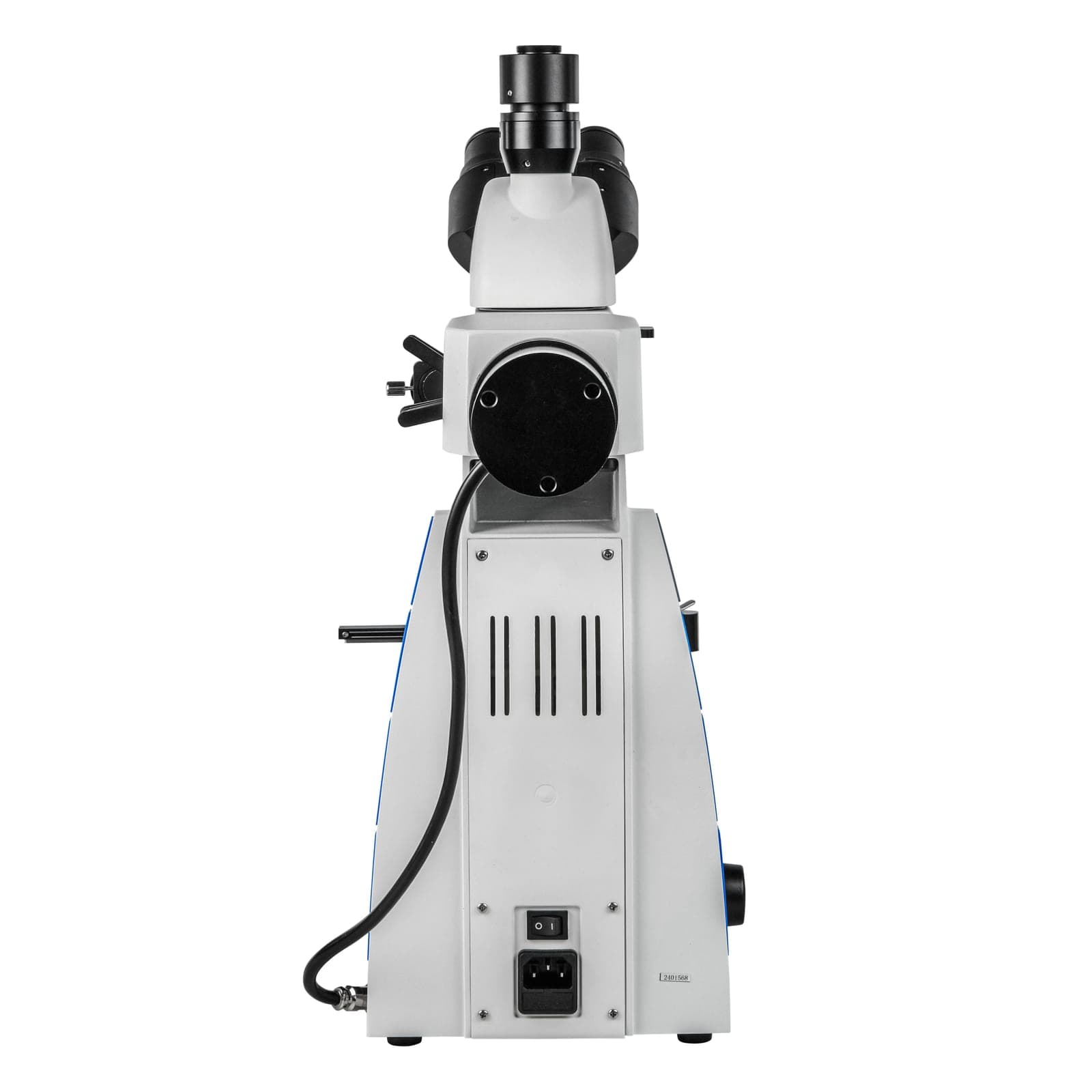

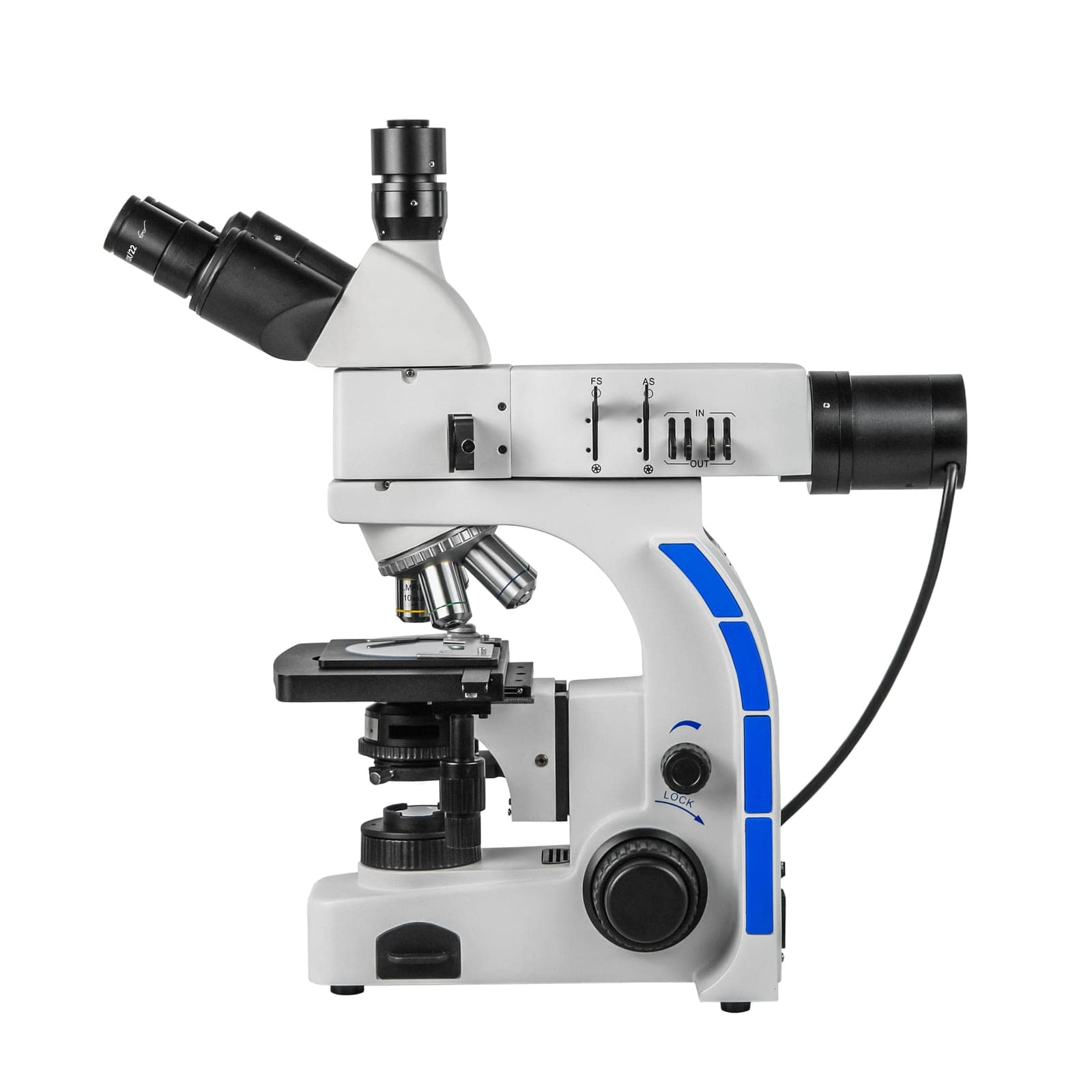

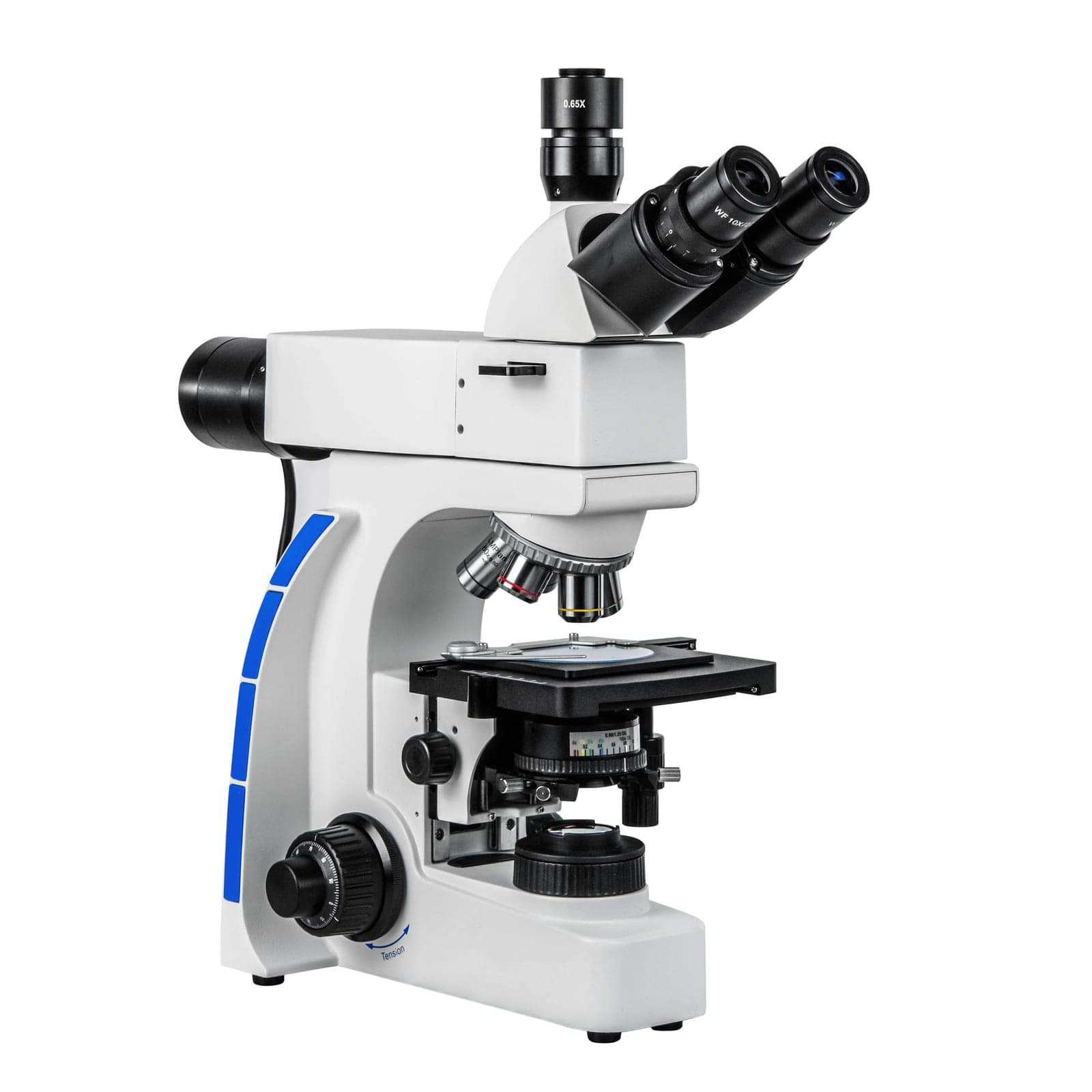

Микроскоп Микромед МЕТ 1 LED

Тринокулярный микроскоп для исследований в обычном и поляризованном свете. Освещение отраженным и проходящим светом по Кёлеру. Схема «бесконечность». Металлографические объективы планахроматы. Увеличение от 50х до 800х, с дополнительной оптикой от 25х до 1600х. Револьвер на 5 объективов.

Области применения

Микроскоп предназначен для исследований в проходящем и отраженном обыкновенном и поляризованном свете. Микроскоп применяется для исследований в области металлографии, минералогии, кристаллографии в криминалистике и других областях, где важно проводить исследования в поляризованном свете и исследовать двойное лучепреломление различных образцов.

В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Исследовательский класс

Микроскоп Микромед МЕТ 1 LED относится к микроскопам исследовательского класса. Благодаря оптической схеме «бесконечность» и объективам планахроматам микроскоп позволяет наблюдать и записывать резкие по всему полю изображения с минимальными оптическими искажениями. Это обеспечивает высокую информативность при исследованиях, отсутствие ложных результатов и отличное качество записываемых файлов. Многослойное просветляющее покрытие на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света.

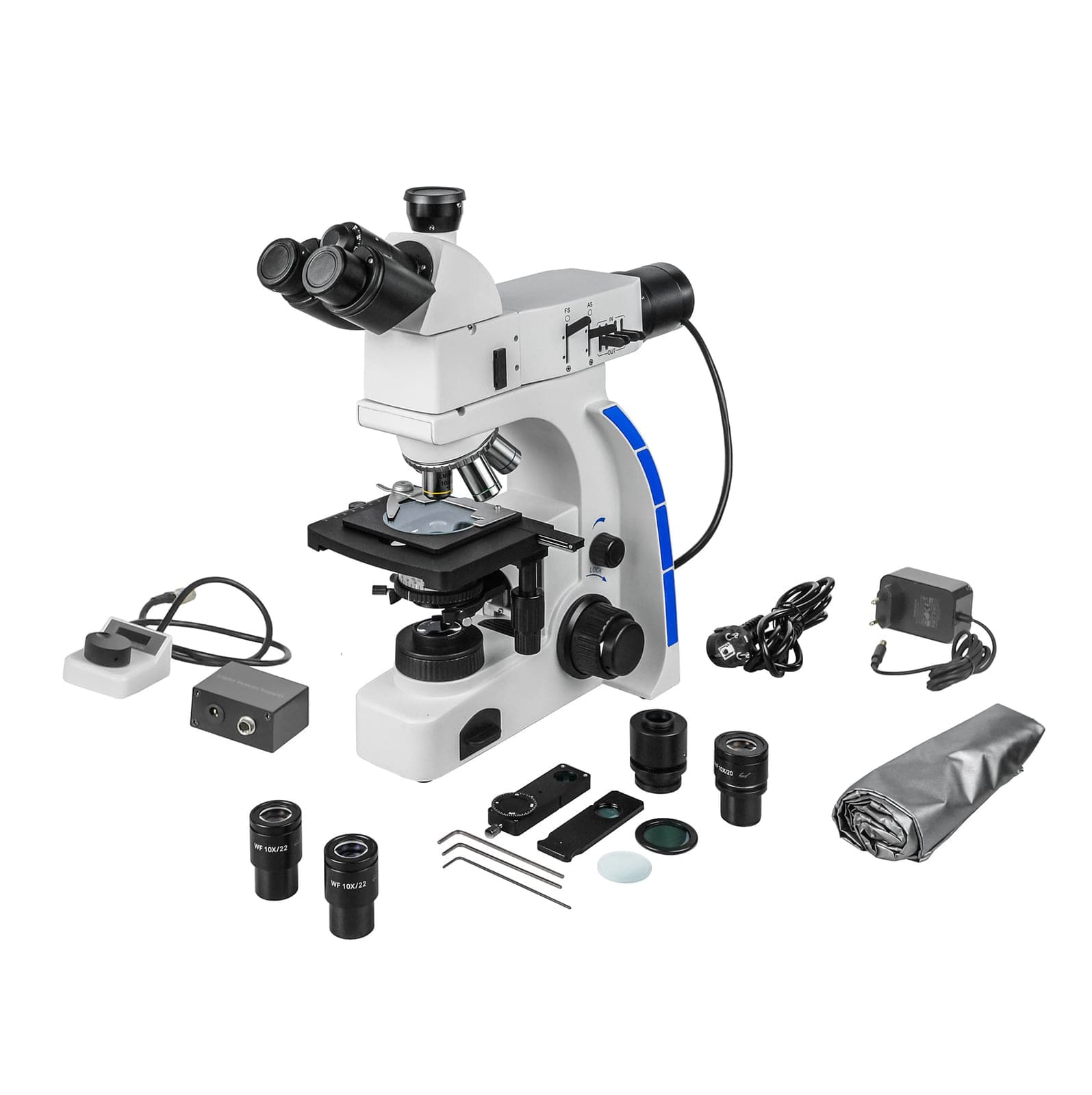

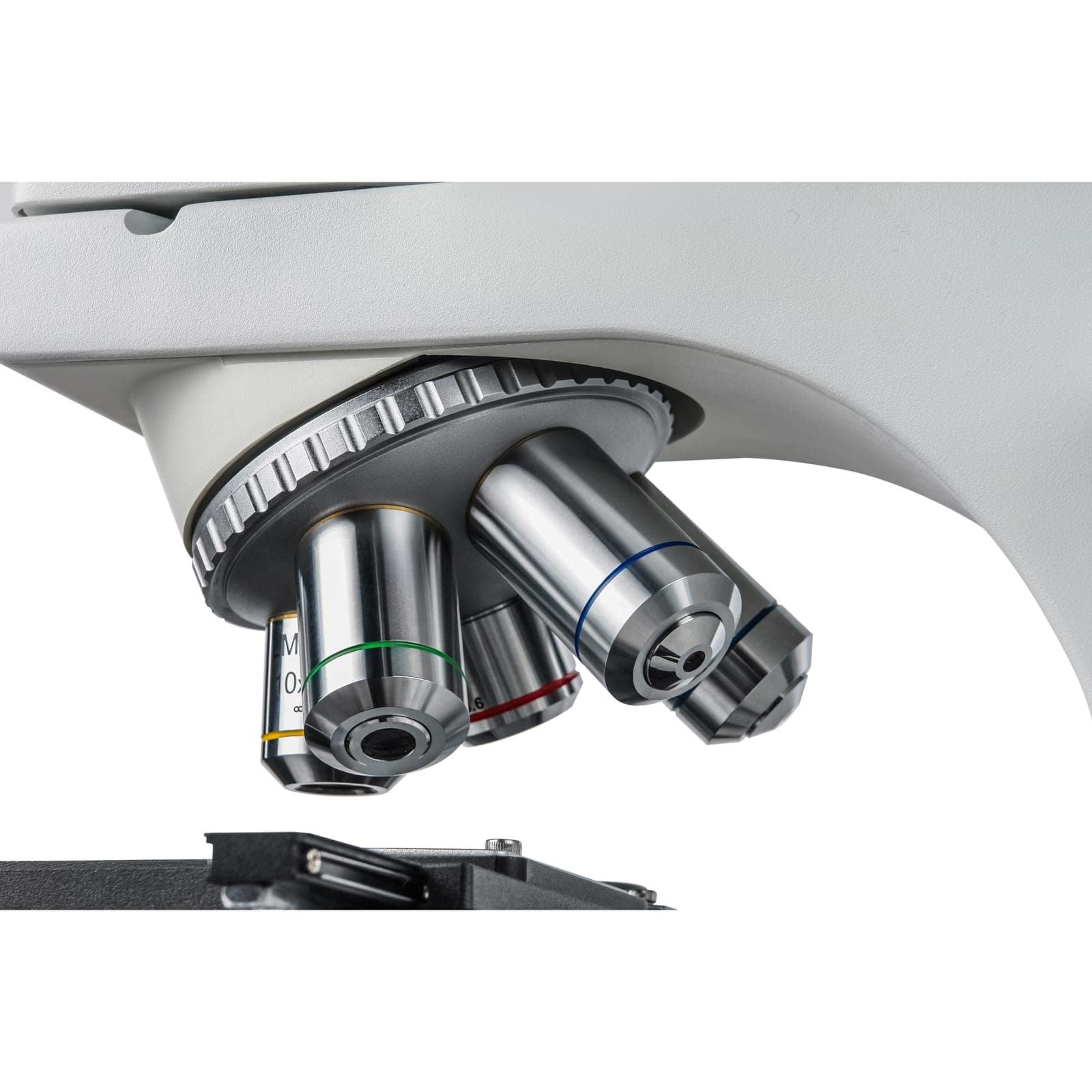

В базовый комплект микроскопа входит 5 металлографических объективов 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70, 80х/0.80 и окуляры широкого поля с вынесенным зрачком WF 10х/22мм и фокусируемый окуляр со шкалой WF 10х/20 мм CROSS. Увеличение микроскопа в стандартной комплектации 50х - 800х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х. Для установки объективов использовано револьверное устройство на подшипнике.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров и осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы. Подобные устройства доступны по дополнительному заказу.

Оптика и цифра

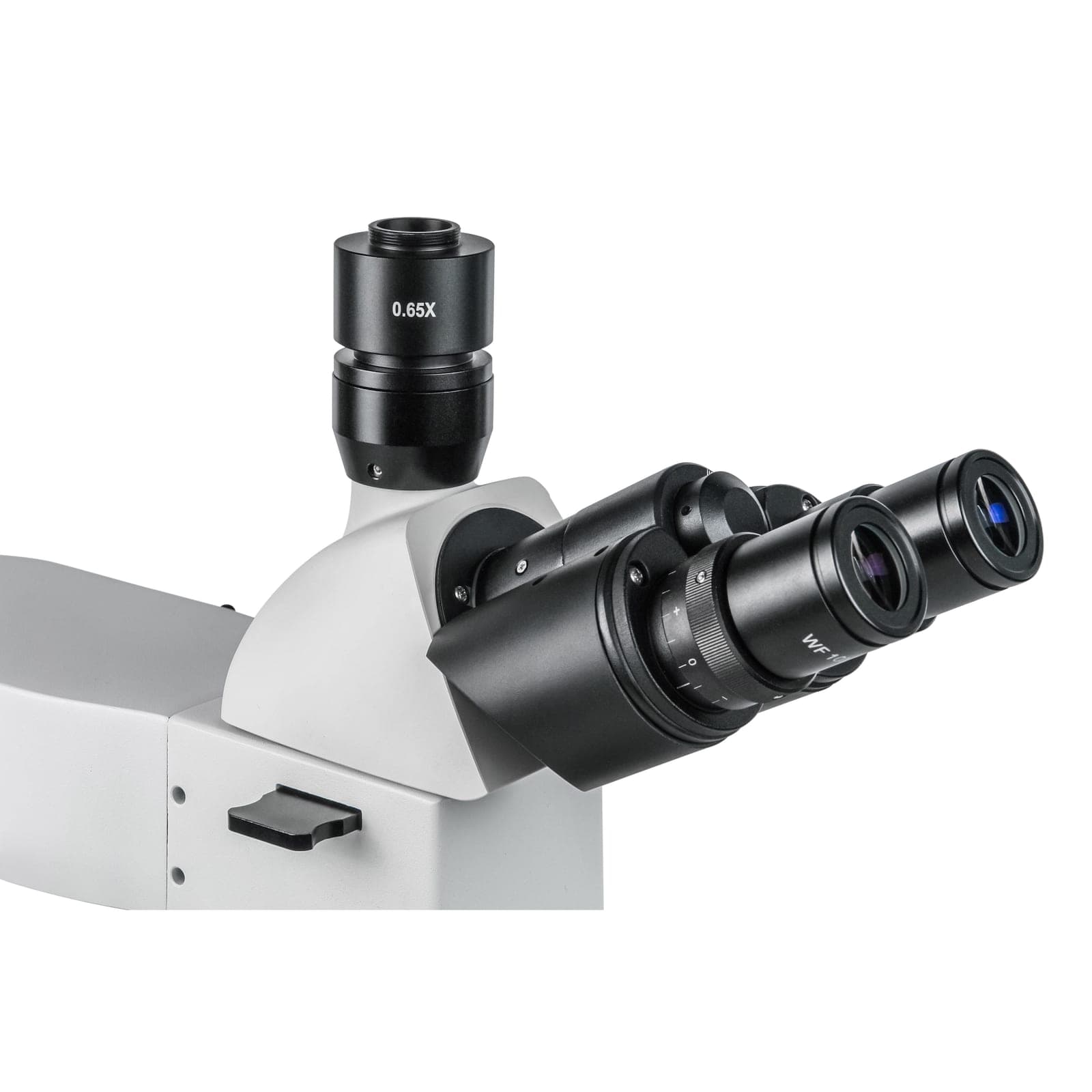

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения форматом до 2/3 дюйма.

Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных без необходимости переключения светового потока.

Осветитель проходящего света

Для работы в проходящем свете в микроскопе Микромед МЕТ 1 LED применена схема освещения Кёлера, позволяющая получать яркое и равномерное освещение исследуемого образца и наблюдать изображения высокого контраста с максимальным разрешением по всему полю. В нее входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. Конденсор допускает регулировку по высоте в пределах 21 мм, что позволяет точно настраивать освещение. В качестве источника применяется 5-ти ваттный светодиод дневного спектра.

Осветитель отраженного света

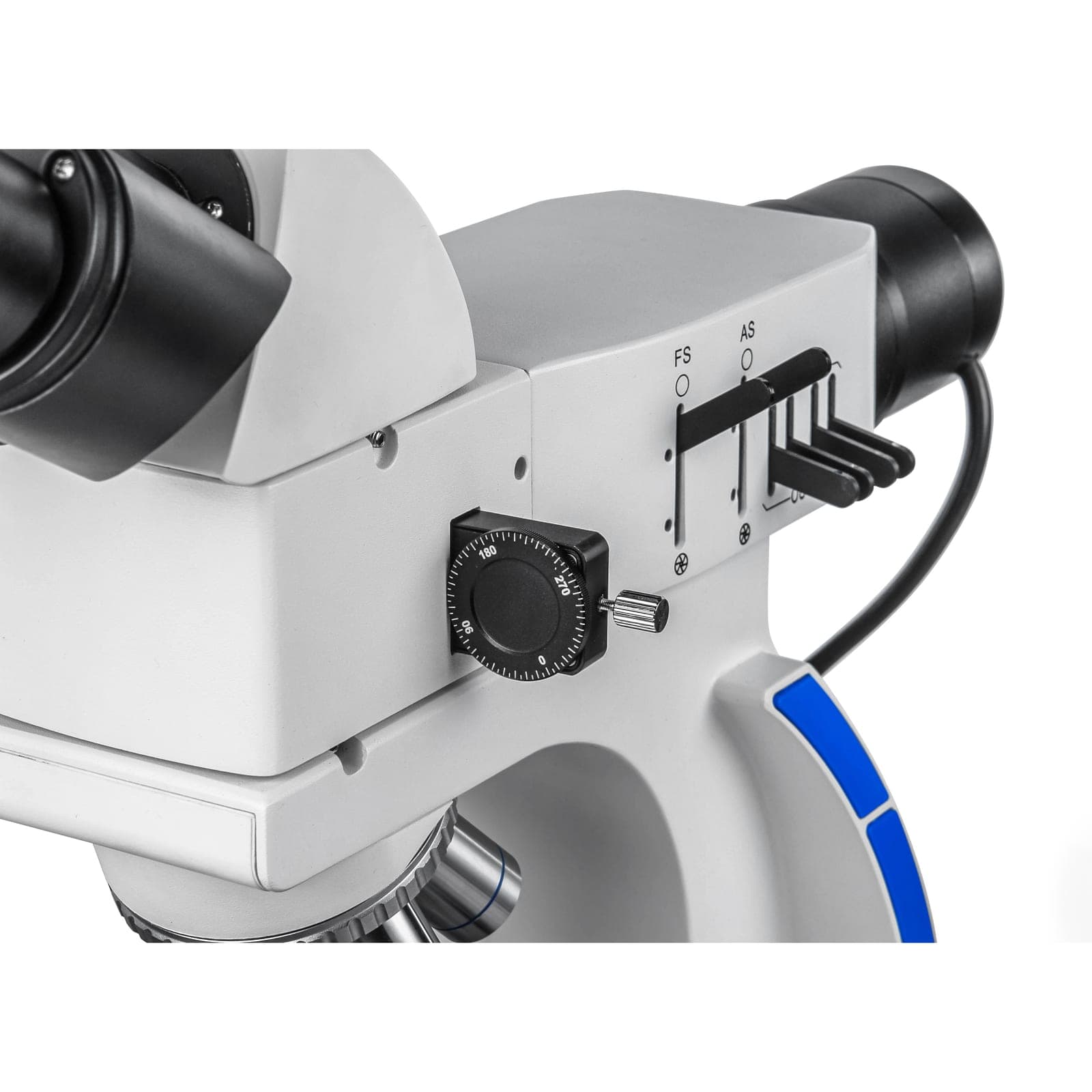

Осветитель отраженного света микроскопа Микромед МЕТ 1 LED имеет схему Кёлера и обеспечивает освещение объекта исследования прямым светом, направляемым на предмет через объектив микроскопа. Свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии и петрографии. Осветитель включает в себя светодиодный 5-ти ваттный осветитель с коллектором и конденсором, снабжен центрируемой апертурной и полевой диафрагмами и встроенными светофильтрами с механизмами их ввода в ход лучей.

Для питания и регулировки яркости в комплект входит контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0.5% и регулировать ее в пределах 0-100%.

Исследования в поляризованном свете

Микроскоп Микромед МЕТ 1 LED позволяет проводить наблюдения по методу простой поляризации. Благодаря этому можно исследовать двойное лучепреломление различных образцов, что востребовано в промышленности для контроля качества, для структурного анализа материалов и исследования остаточных напряжений материалов.

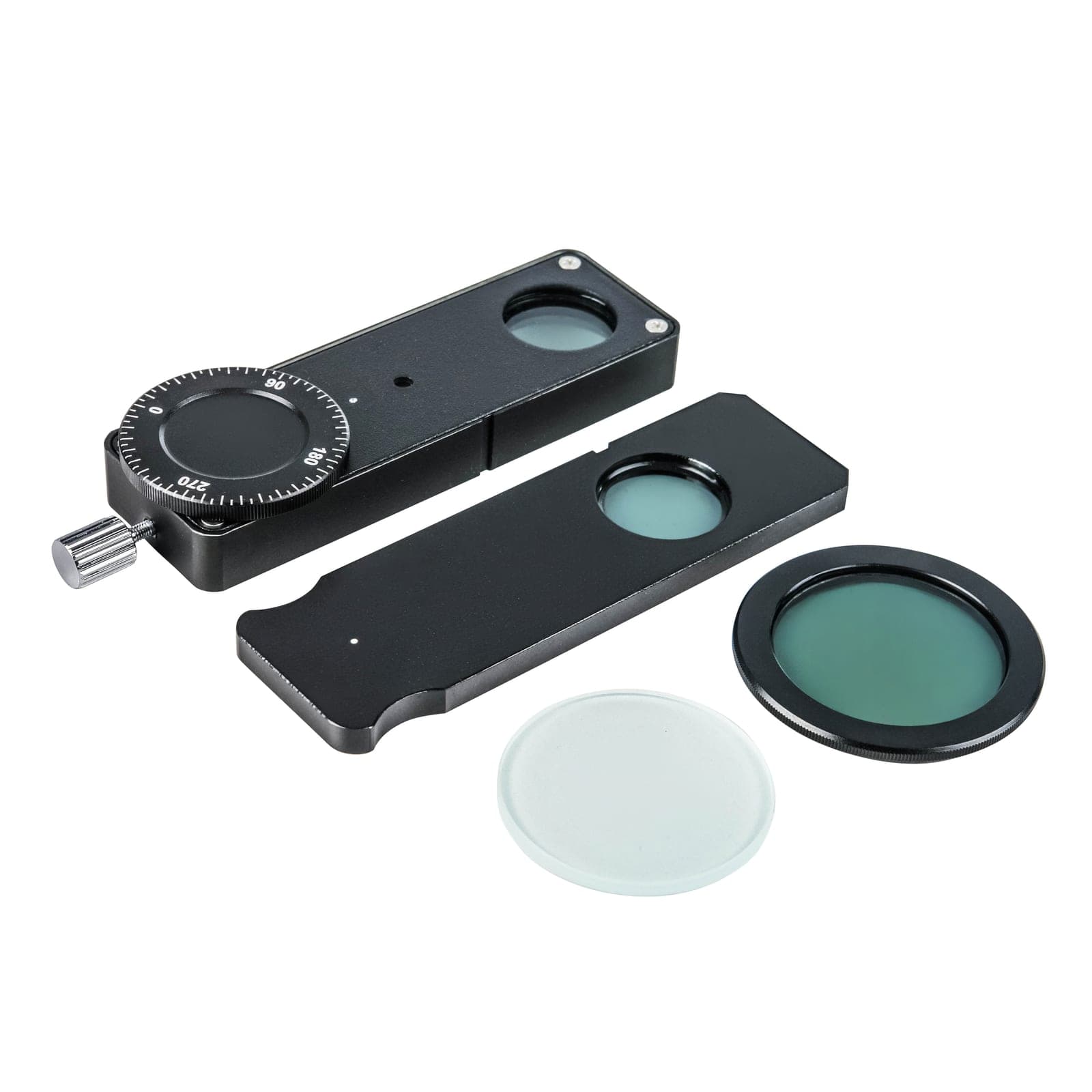

Для работы с поляризацией в проходящем свете используется комплектный поляризатор, устанавливаемый на осветитель Кёлера. Вращением поляризатора добиваются скрещенного или параллельного положения плоскостей поляризации. Для работы с поляризацией в отраженном свете используется выдвижной слайдер с поляризатором. Поляризатор расположен в поворотной на 360⁰ оправе и устанавливается в слот модуля осветителя, и при работе в обычном свете выводится из хода лучей. Слайдер с неподвижным анализатором устанавливается в слот модуля осветителя, и при работе с обычным светом также извлекается из слота.

Дополнительные возможности

В комплект микроскопа входит иммерсионный конденсор Аббе с числовой апертурой NA = 0.90/1,25, что позволяет проводить исследования с масляной иммерсией.

Для исследования малоконтрастных объектов, плохо различимых в светлом поле с микроскопом могут быть применены дополнительные устройства. Конденсор позволяет проводить исследования по упрощенным методам темного поля и фазового контраста, для этого в конденсоре имеется слот для установки дополнительно приобретаемых слайдеров. Применение слайдеров делает переход на различные методы исследования более простым и экономит рабочее время.

Конденсор имеет съемную конструкцию, что позволяет устанавливать дополнительные конденсоры темного поля и фазово-контрастное устройство. Благодаря этому возможно исследовать объекты, имеющие крайне малый контраст. Например, бесцветные прозрачные препараты и живые микроорганизмы, которые не могут быть окрашены.

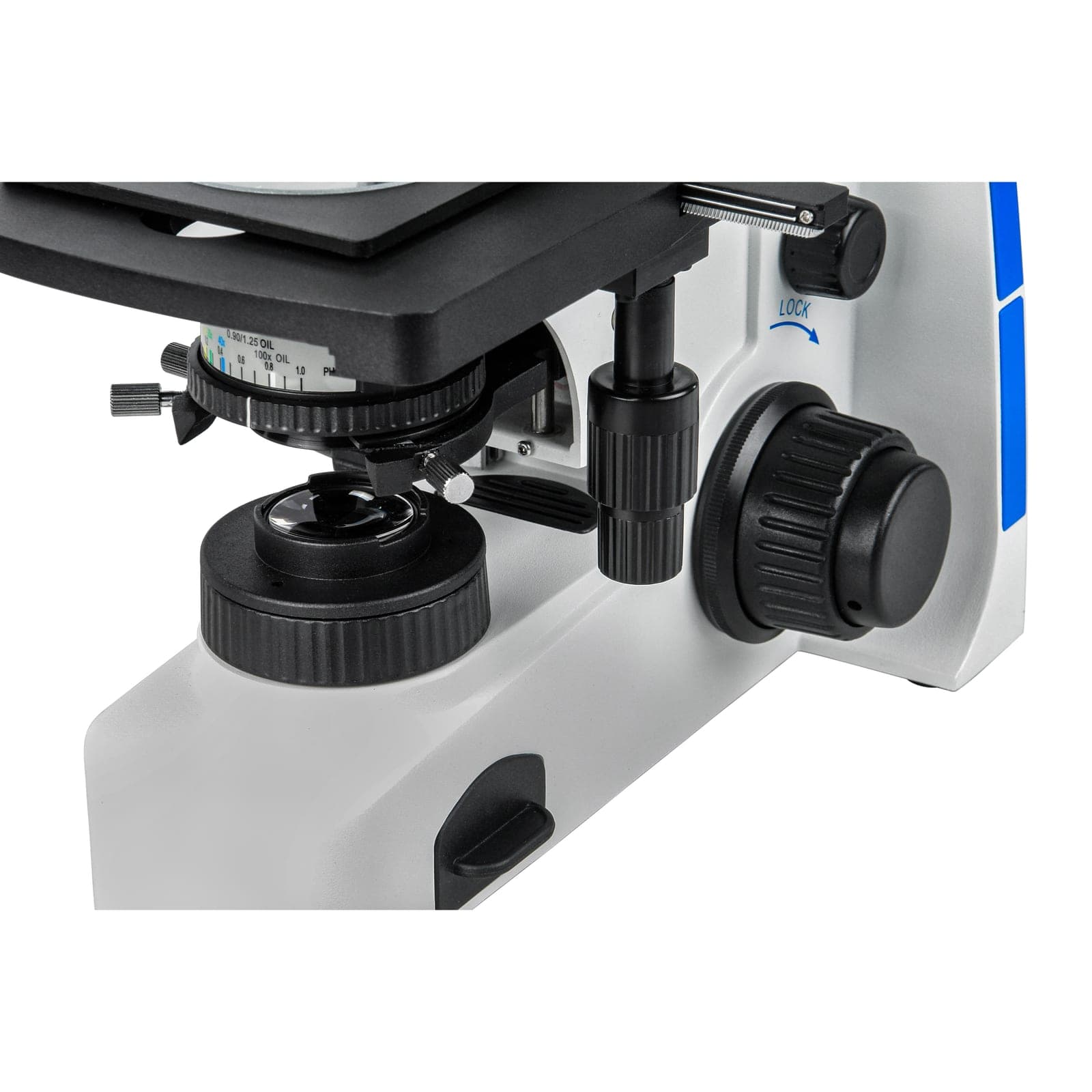

Фокусировочный механизм

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Подвижные детали механизма демпфированы, благодаря этому достигается плавность фокусировки и отсутствие люфтов. Общая величина хода механизма фокусировки составляет 24 мм. Рукоятки тонкой фокусировки за один оборот перемещает предметный столик на 0,1 мм. Левая рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Правая рукоятка механизма имеет регулируемый ограничитель перемещения столика.

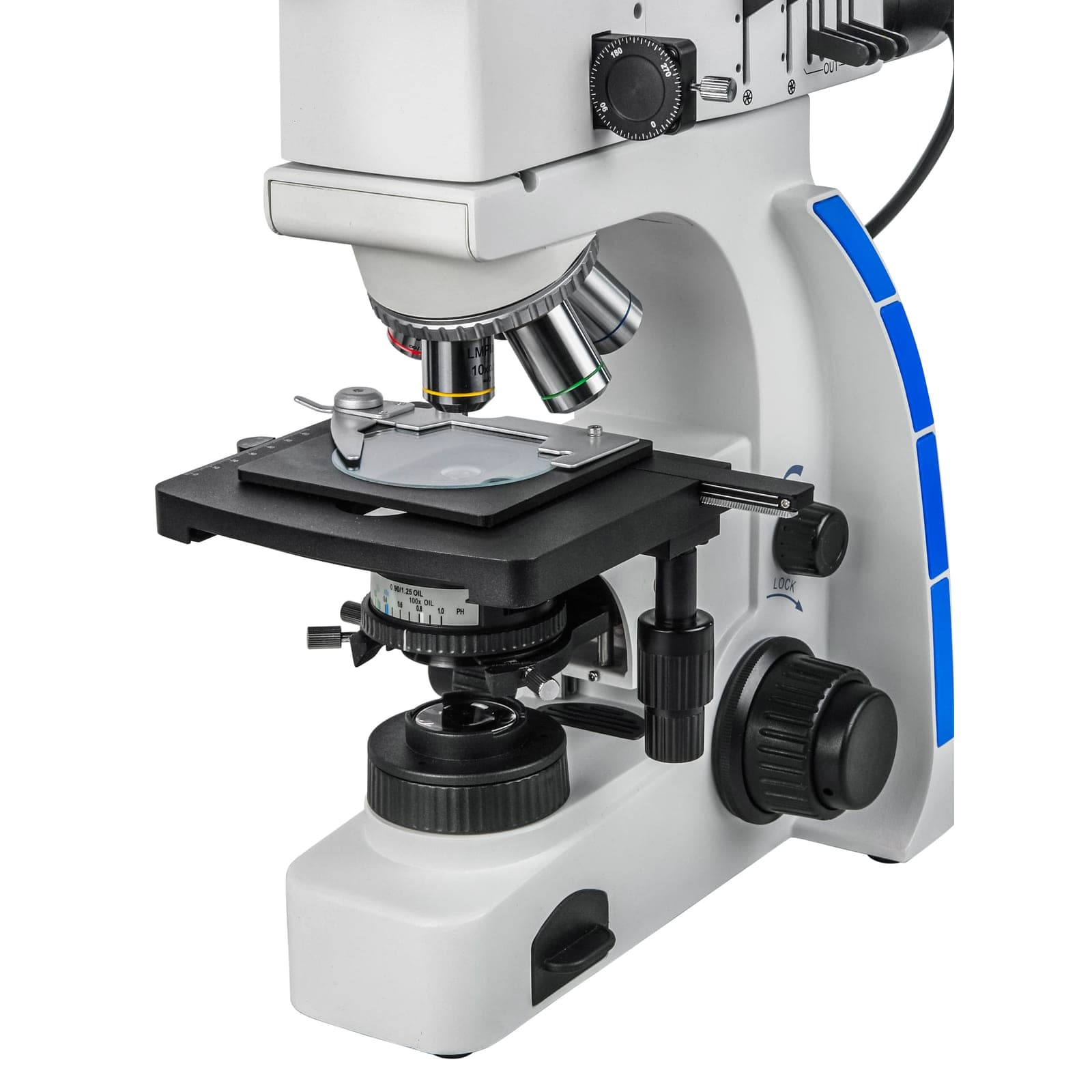

Предметный столик

Микроскоп оборудован двухкоординатным предметным столиком с препаратоводителем. Перемещение объекта в направлениях X - Y осуществляется с помощью рукояток, расположенных на одной оси. Размеры столика 156 х 138 мм, объект может перемещаться по направлениям X - Y, в диапазоне 76-54 мм. Цена деления шкал 1 мм, дополнительные нониусы повышают точность позиционирования объекта до 0,1 мм.

Плавность движения объекта исследования обеспечивает зубчато - реечный механизм с демпфированными подвижными деталями и направляющими на шариках. Столик имеет круглое окно для предметной вставки Ø80 мм. Особенностью столика является стойкое к повреждениям керамическое покрытие его рабочей поверхности.

ОСОБЕННОСТИ:

Оптическая схема «бесконечность».

Металлографические объективы планахроматы.

Исследования в проходящем и отраженном поляризованном и обычном свете.

Система освещения Кёлера обеспечивает равномерное освещение и высокую резкость.

Прямое освещение предмета через объектив.

Визуальная насадка с каналом для камеры и адаптером С-mount.

В комплекте 5 объективов.

В комплекте набор для работы с поляризованным светом.

Прецизионная точность фокусировки и перемещения.
