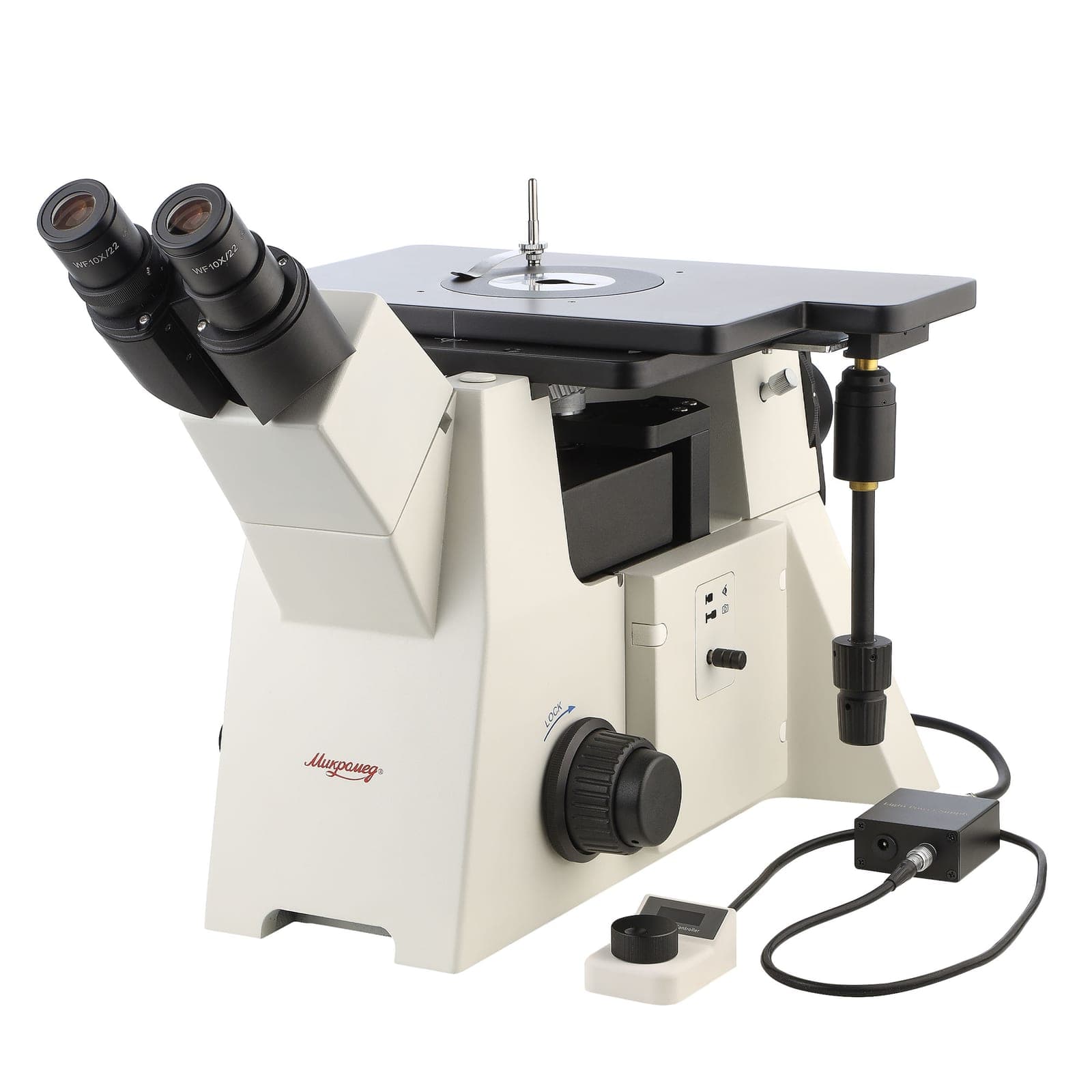

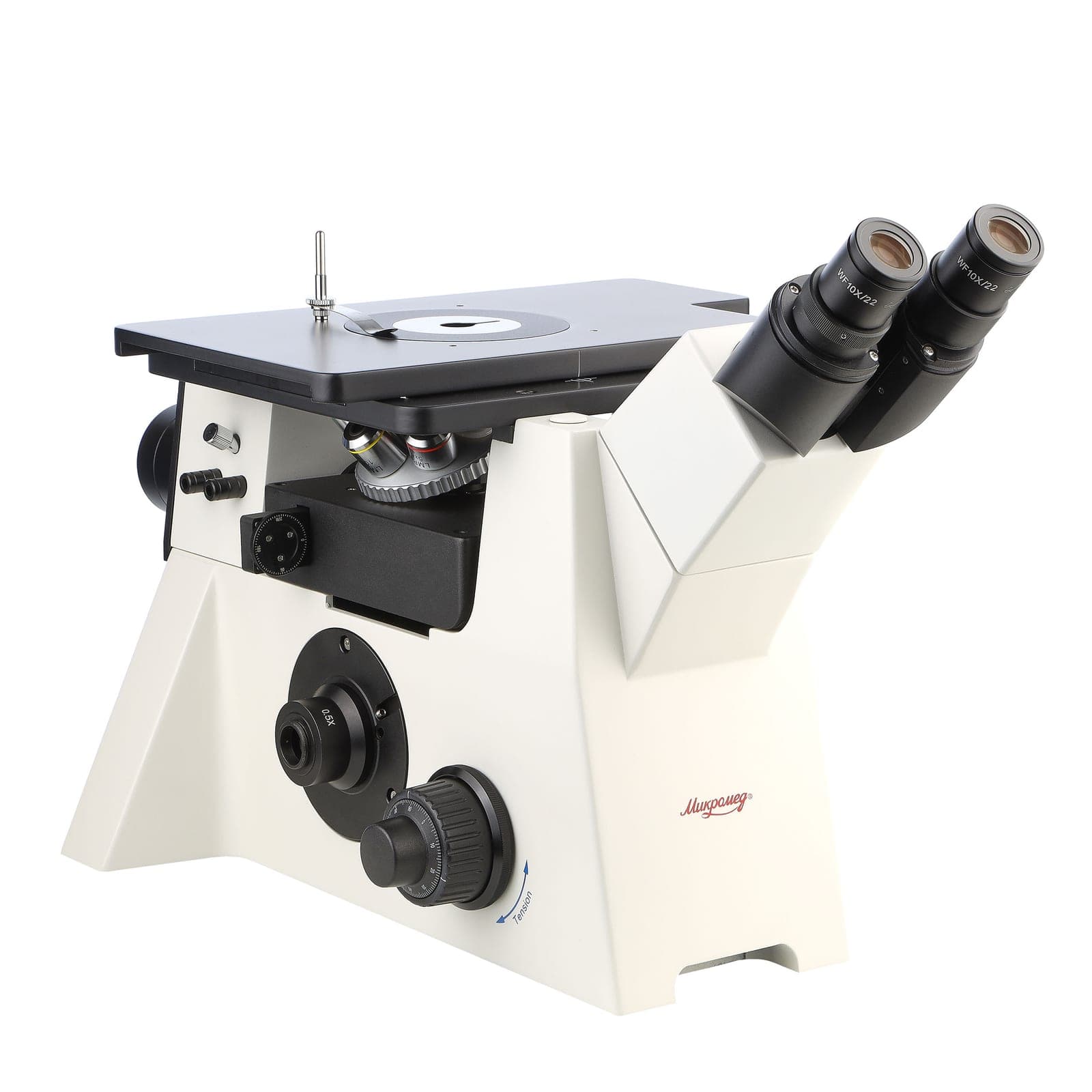

Микроскоп Микромед МЕТ 5 LED

Инвертированный микроскоп с каналом визуализации для камеры. Исследования в отраженном обычном и поляризованном свете. Металлографические объективы планахроматы. Увеличение в базовой комплектации 50х - 1000х, с дополнительными окулярами 25х-1600х. Револьверное устройство на 6 объективов. Предметный столик с допустимой нагрузкой до 5 кг.

Области применения

Микроскоп имеет инвертированное строение и предназначен для исследований в отраженном свете. Входящие в комплект микроскопа устройства позволяют проводить исследования методом простой поляризации.

Микроскоп Микромед МЕТ 5 LED применяется для исследований в области металлографии, минералогии, кристаллографии и других областях, где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Микроскоп входит в линейку исследовательских микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптическая схема бесконечность

Микроскоп Микромед МЕТ 5 LED имеет оптическую схему, скорректированную на бесконечность, и включает в себя оптическую головку с окулярными тубусами, переключаемый канал визуализации, объективы, осветительное устройство Кёлера с опак-иллюминатором для прямого освещения через объектив.

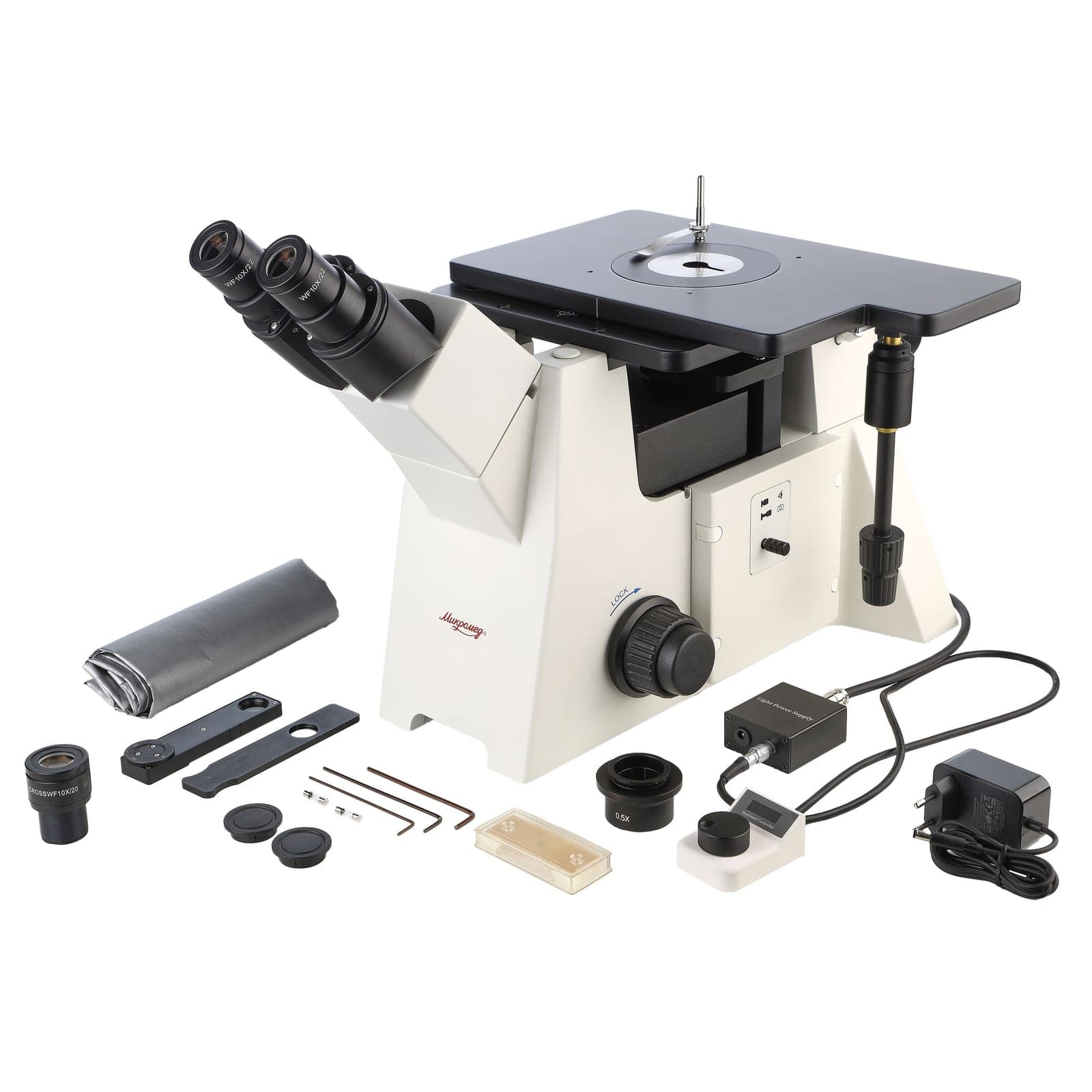

В базовый комплект микроскопа входят пять объективов планахроматической коррекции с увеличенным рабочим расстоянием 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 и 100х/0.80. Общее увеличение с комплектными окулярами составляет от 50х до 1000х.

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает изображение без искажений и одинаково резкое по всему полю. В сочетании с исправленным хроматизмом это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы имеют большое рабочее расстояние, высокую разрешающую способность и относятся к металлографическим.

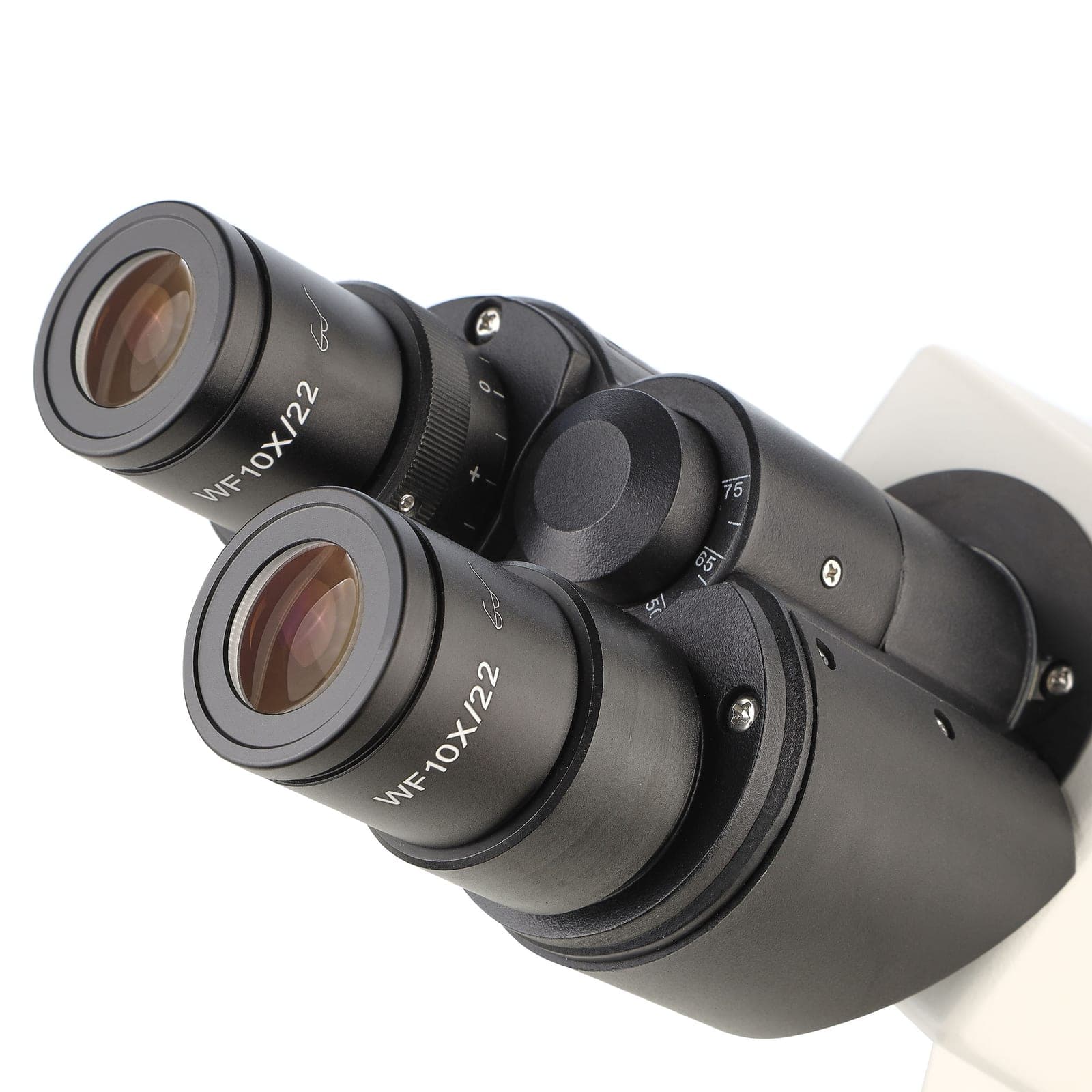

Микроскоп комплектуется окулярами широкого поля WF 10х/22 мм и окуляром WF 10х/20 с измерительной шкалой. Дополнительно к микроскопу могут быть приобретены окуляры WF 5х/18 и WF 16х/13 Plan с исправленной кривизной поля. Общее увеличение с этими окулярами составляет т от 25х до 1600х. Все окуляры имеют вынесенный выходной зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения наблюдателю в очках.

Прямой отраженный свет

В осветителе отраженного света микроскопа Микромед МЕТ 5 LED использована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения в размер поля исследуемого участка.

Опак-иллюминатор направляет свет, отраженный от объекта, в окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляется на объект исследования. Свет в подобной системе падает на предмет строго в вертикальном направлении, что имеет важное значение в металлографии. В осветитель встроена поворотная турель с установленными светофильтрами – желтым, зеленым, голубым и матовым.

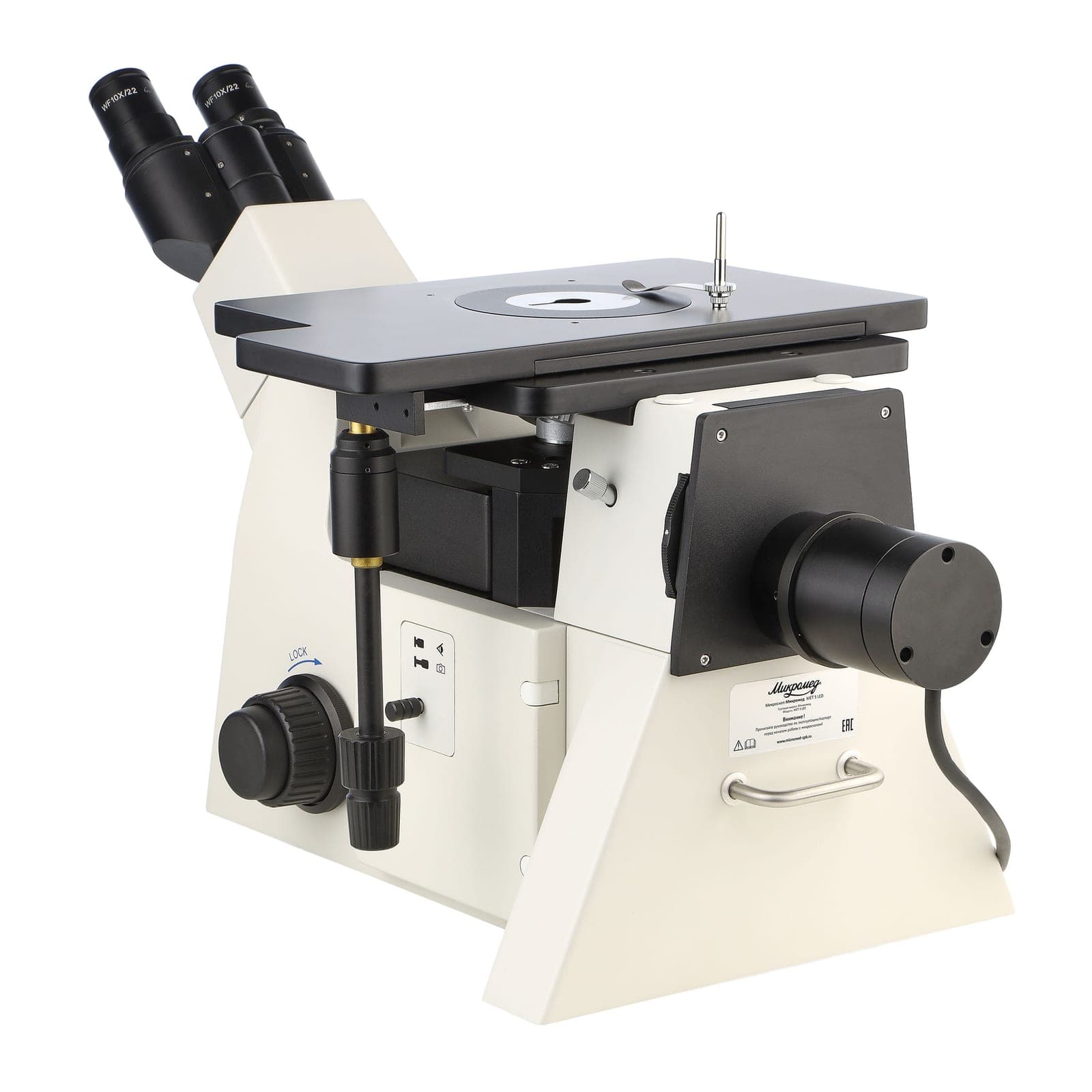

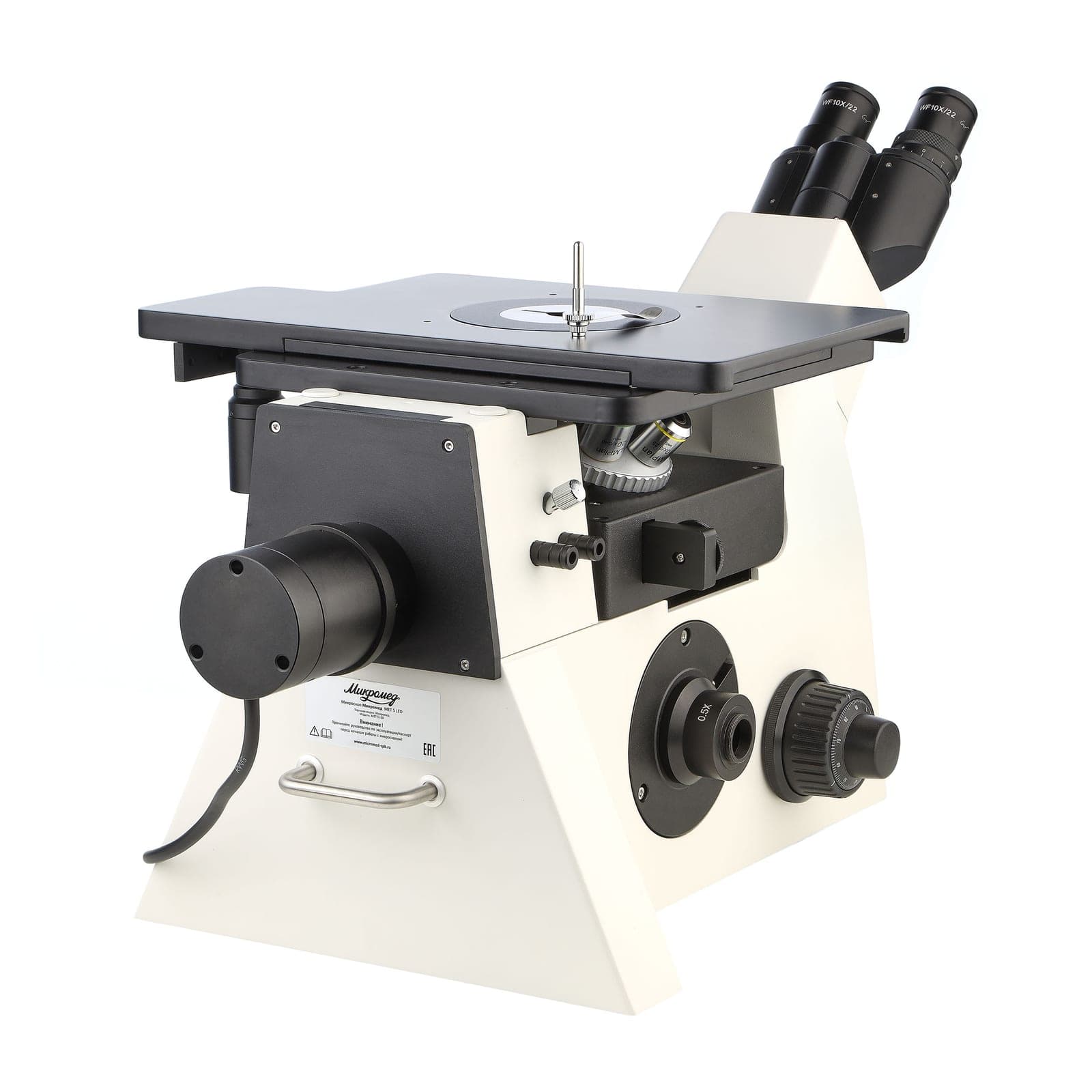

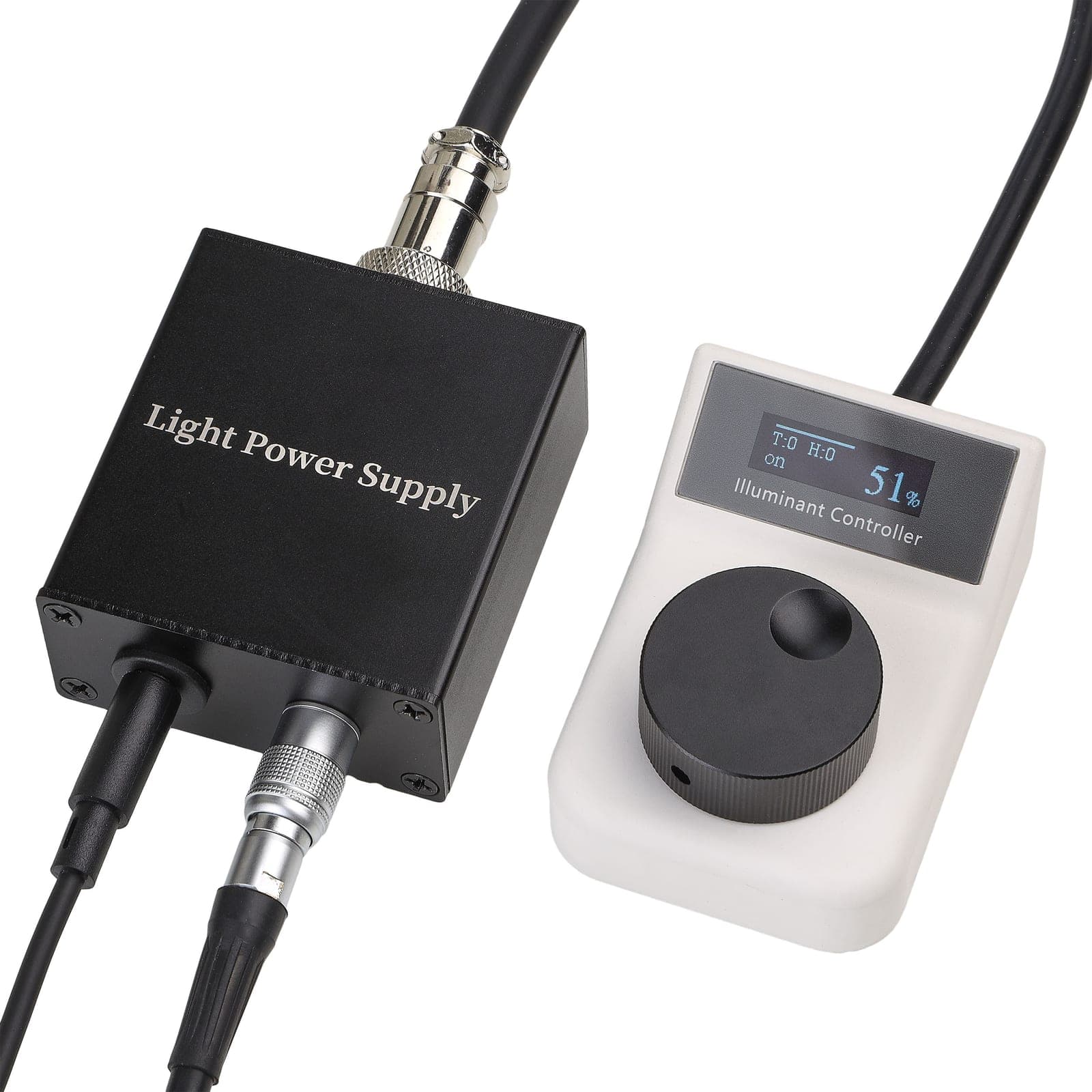

Осветитель микроскопа построен по схеме Кёлера и состоит из вынесенного фонаря с 5-ти ваттным светодиодом теплого белого света и коллектором, центрируемой полевой диафрагмы, конденсора и апертурной диафрагмы. Регулировка яркости осветителя с высокой точностью и повторяемостью установок осуществляется от внешнего цифрового контроллера.

Исследования в поляризованном свете

Благодаря возможности проводить исследования в поляризованном свете, можно обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности в поляризованном свете исследуются остаточные напряжения материалов.

В базовый комплект микроскопа входят вращающийся поляризатор и анализатор, что позволяет проводить исследования методом простой поляризации. Поляризатор и анализатор представляют собой слайдеры, устанавливаемы в предназначенные для них слоты. Поляризатор имеет поворотную на 360⁰ оправу, плоскость поляризации анализатора постоянна. При работе с обычным светом поляризатор и анализатор из хода лучей могут быть выведены.

Оптический и цифровой

Конструкция микроскопа предусматривает использование камеры для просмотра изображений на внешнем мониторе, выводе данных на ПК, их сохранения, систематизации и обработки результатов исследований.

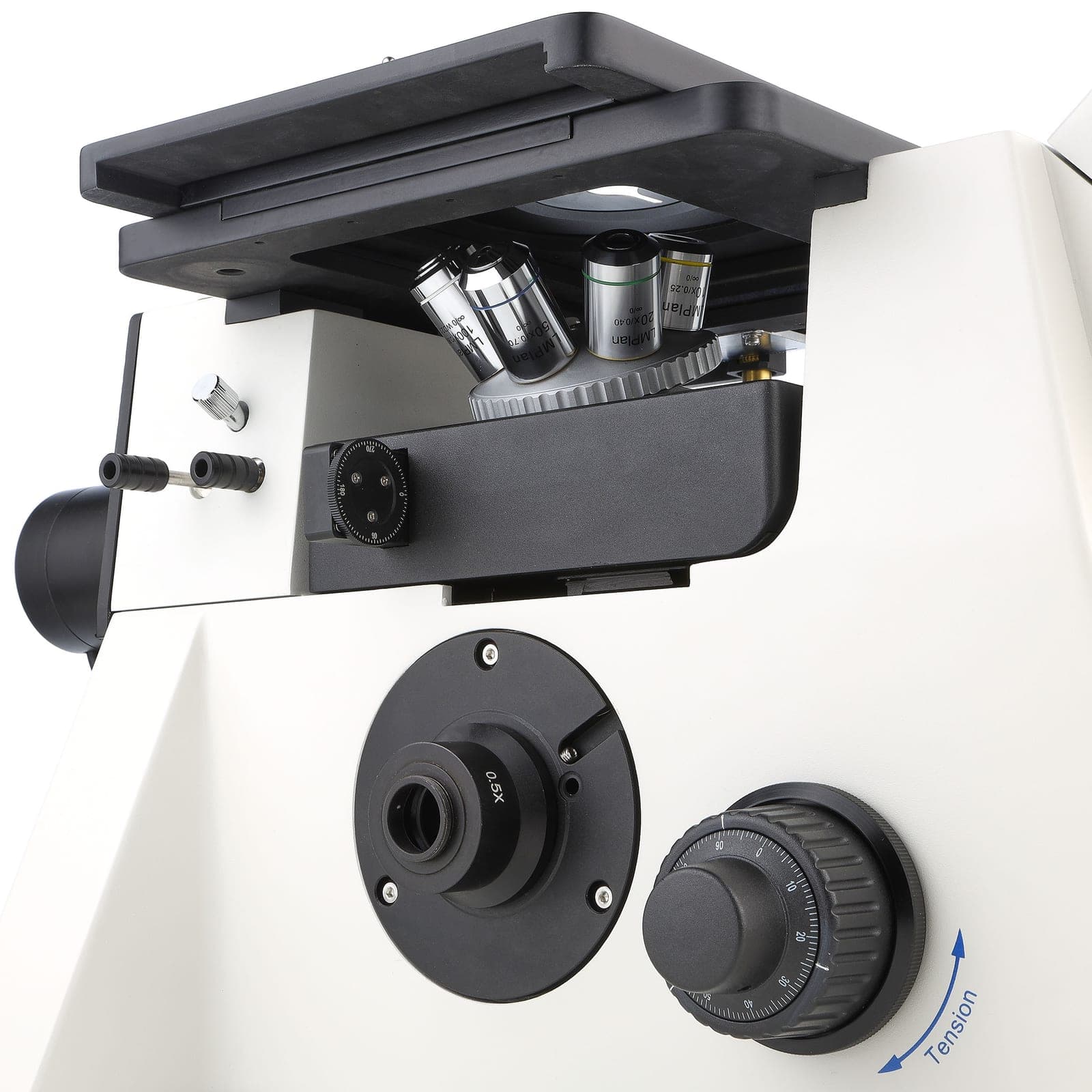

Для установки камеры в микроскоп встроен оптический канал визуализации. Камера устанавливается на оптический адаптер с резьбой стандарта С-mount. В комплект поставки микроскопа входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3″ до 1/2.5″. Дополнительно могут быть приобретены адаптеры 0.25х, 0.65, 1.0х и адаптеры для DSLR камер Nikon.

Для разделения светового потока между каналом визуализации и окулярами предназначен оптический переключатель. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50 - 50.

Окулярная камера в комплект поставки микроскопа не входит и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших дилеров.

Фокусировка микроскопа

Инвертированная конструкция микроскопа Микромед МЕТ 5 LED предназначена для исследования тяжелых габаритных объектов, поэтому предметный столик неподвижен, и фокусировка осуществляется перемещением по вертикали револьверного устройства с объективами.

Фокусировка производится с помощью механизма зубчато - реечной конструкции. Люфты механизма компенсированы демпфированием движущихся деталей. Общий диапазон хода механизма составляет 14 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Шкала тонкой фокусировки имеет цену деления 0,001 мм и расположена на левой рукоятке.

Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом. Это позволяет настраивать комфортное усилие движения револьвера без его самопроизвольного опускания под собственной тяжестью. Для предотвращения повреждения исследуемого образца и объектива механизм снабжен регулируемым ограничителем перемещения хода фокусировки.

Предметный столик

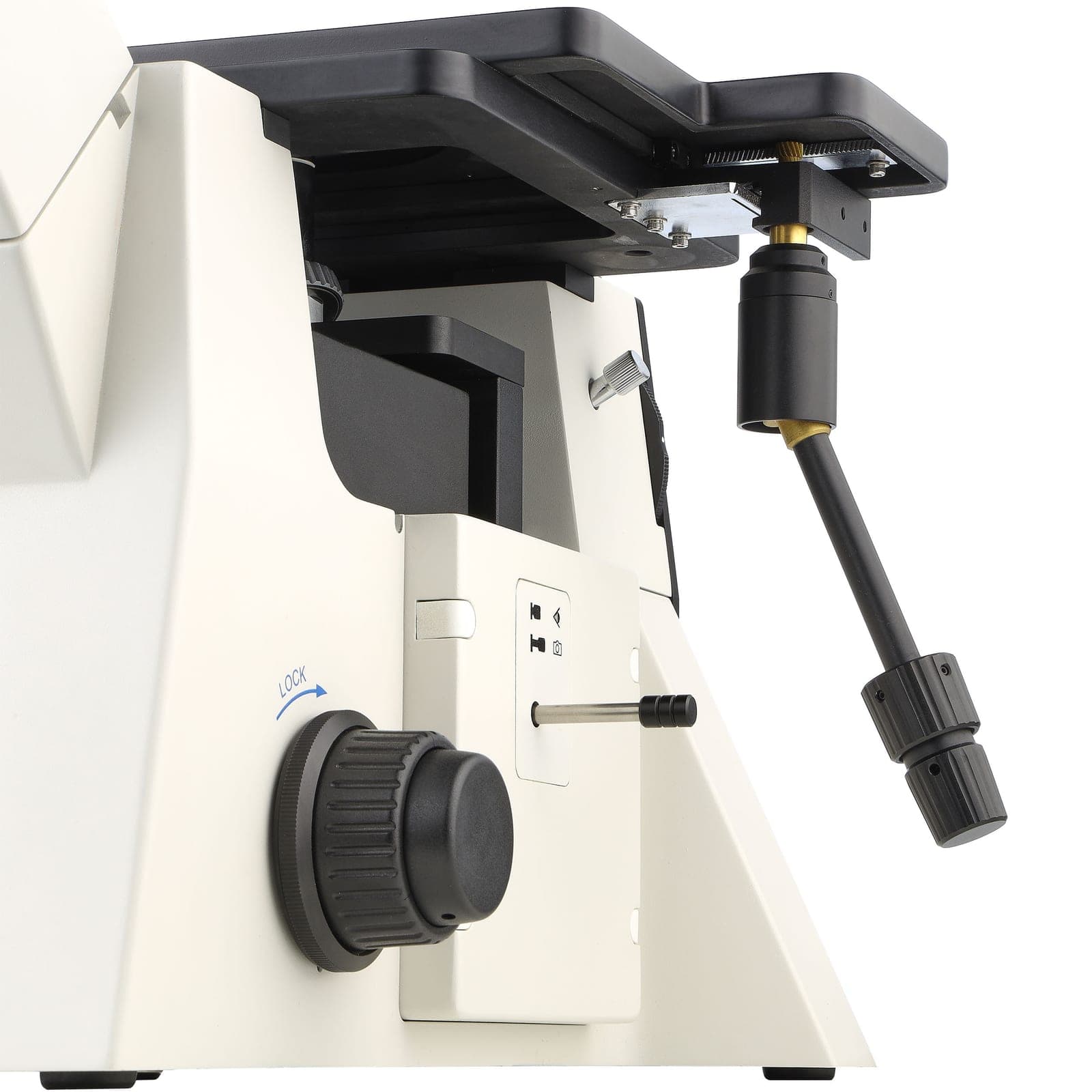

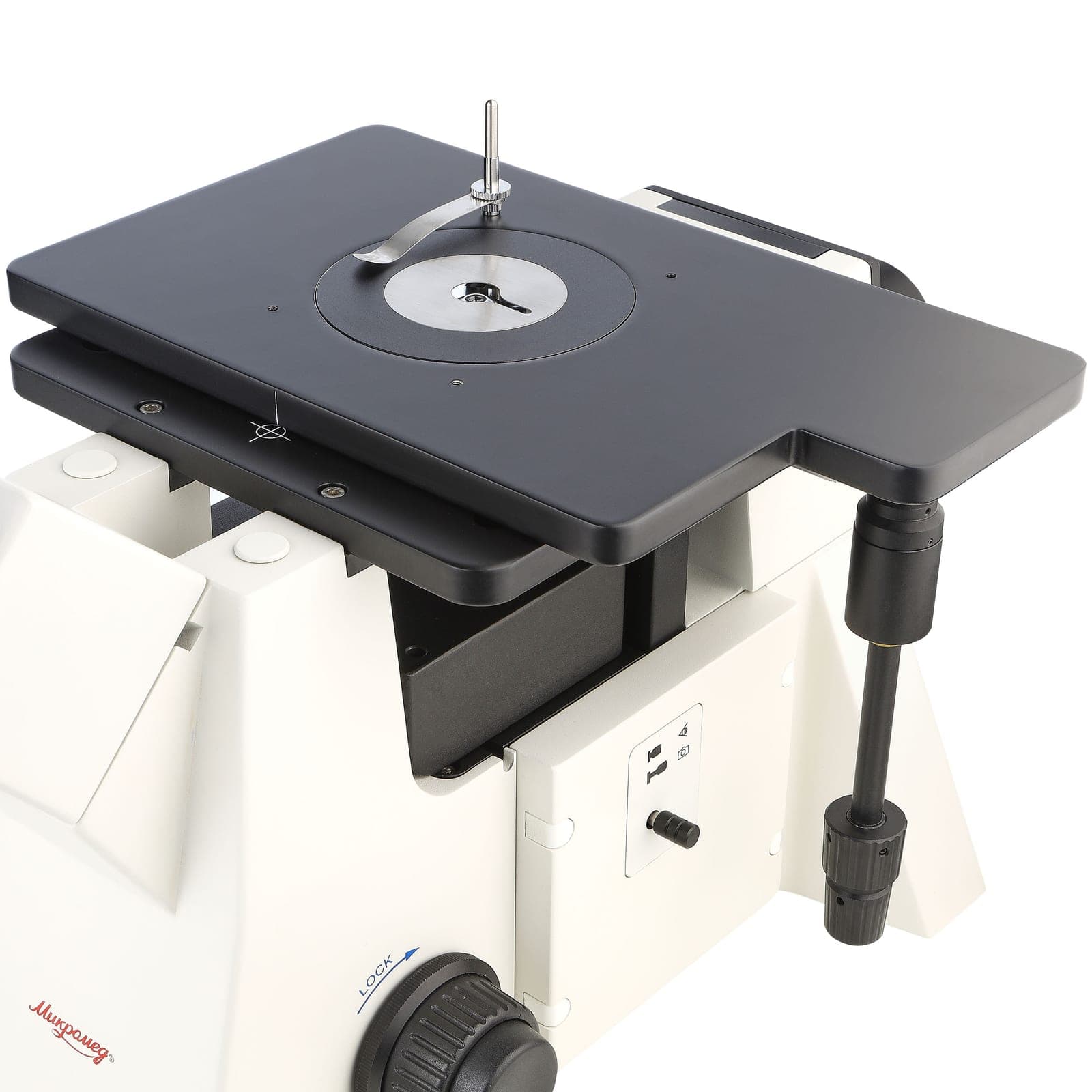

Двухкоординатный усиленный предметный столик расположен над объективами и предназначен для размещения габаритных тяжелых объектов исследования массой до 5 кг. Столик имеет размеры 210 х 300 мм, и обеспечивает перемещение объекта в диапазоне X-Y до 43 - 51 мм. Перемещение по осям X-Y осуществляется ременными передачами, что гарантирует плавность и отсутствие люфтов. Движение управляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие Ø118 мм для предметных вставок.

Особенность конструкции столика является отсутствие выступающих за его габариты зубчатых реек, что повышает безопасность эксплуатации. На рабочую поверхность столика нанесено стойкое к царапинам антибликовое керамическое покрытие.

Конструкция

Микроскоп имеет полностью металлическую конструкцию, базирующуюся на литом штативе без остаточных напряжений. Все детали механизмов изготовлены на высокоточном оборудовании из конструкционных сплавов высокого качества. Конструкция микроскопа гарантирует надежность конструкции, стабильность работы и точность настроек. Основание и штатив микроскопа имеют износостойкое антистатическое покрытие.

Особенности

Оптическая схема «бесконечность»

В комплекте 5 металлографических планахроматов.

Система прямого освещения предмета отраженным светом через объектив.

Револьвер на 6 объективов.

Встроенные светофильтры на турели.

Исследования методом простой поляризации в стандартной комплектации.

Переключаемый канал визуализации с адаптером С-mount для камеры.

В комплекте микрометрический слайд 0.01 мм для отраженного света.

Исследования образцов массой до 5 кг.

Прецизионная точность фокусировки и перемещения.

Мощный металлический конструктив.
