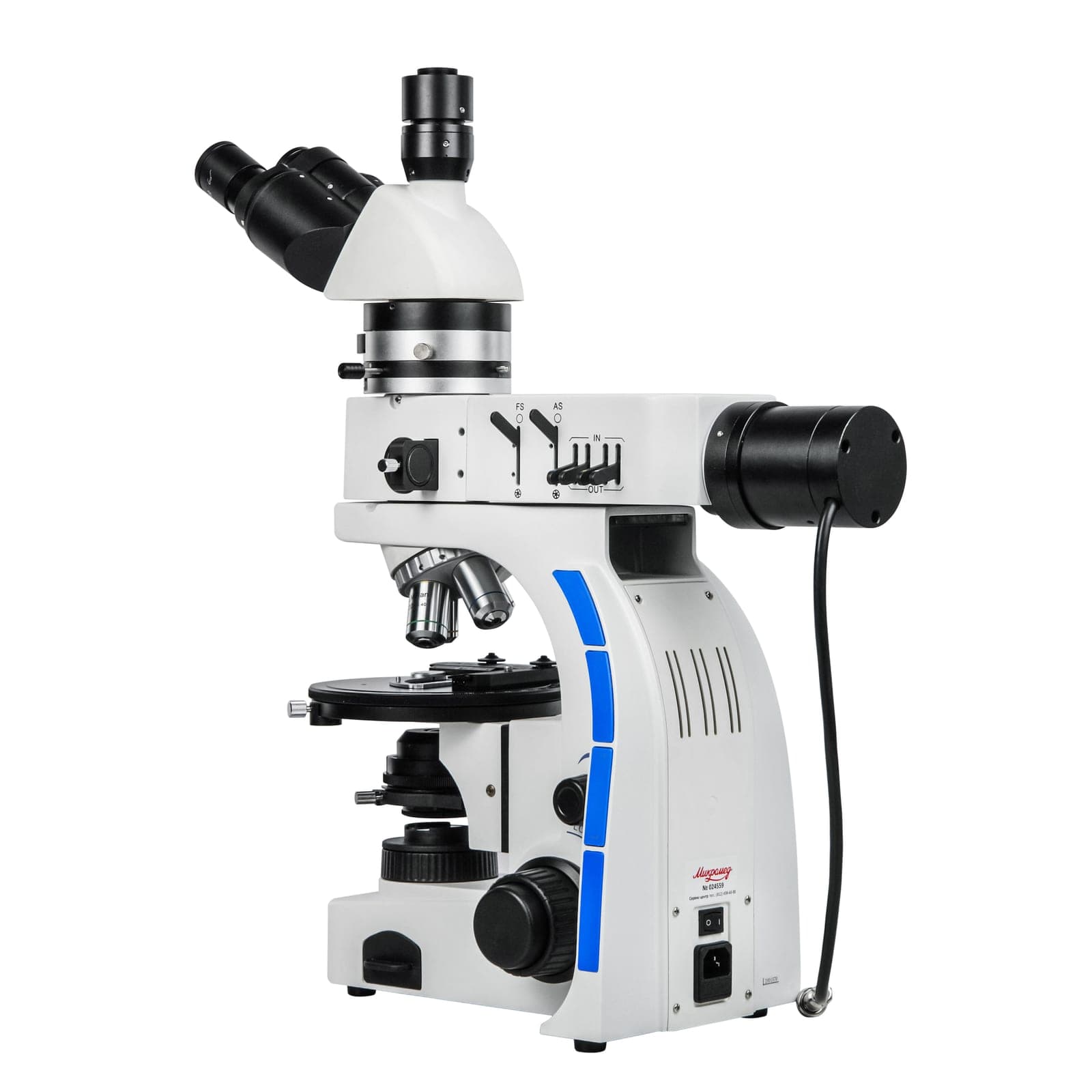

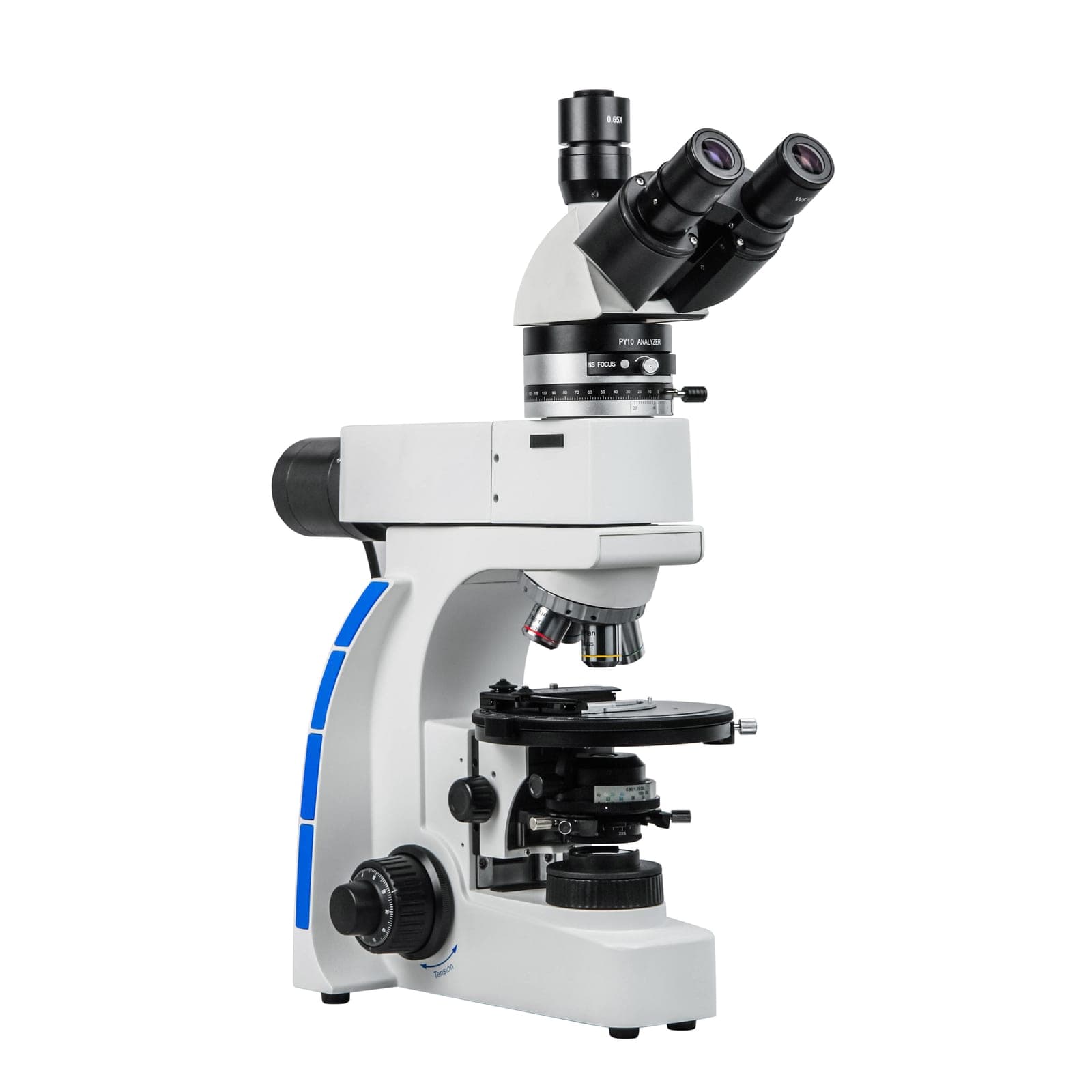

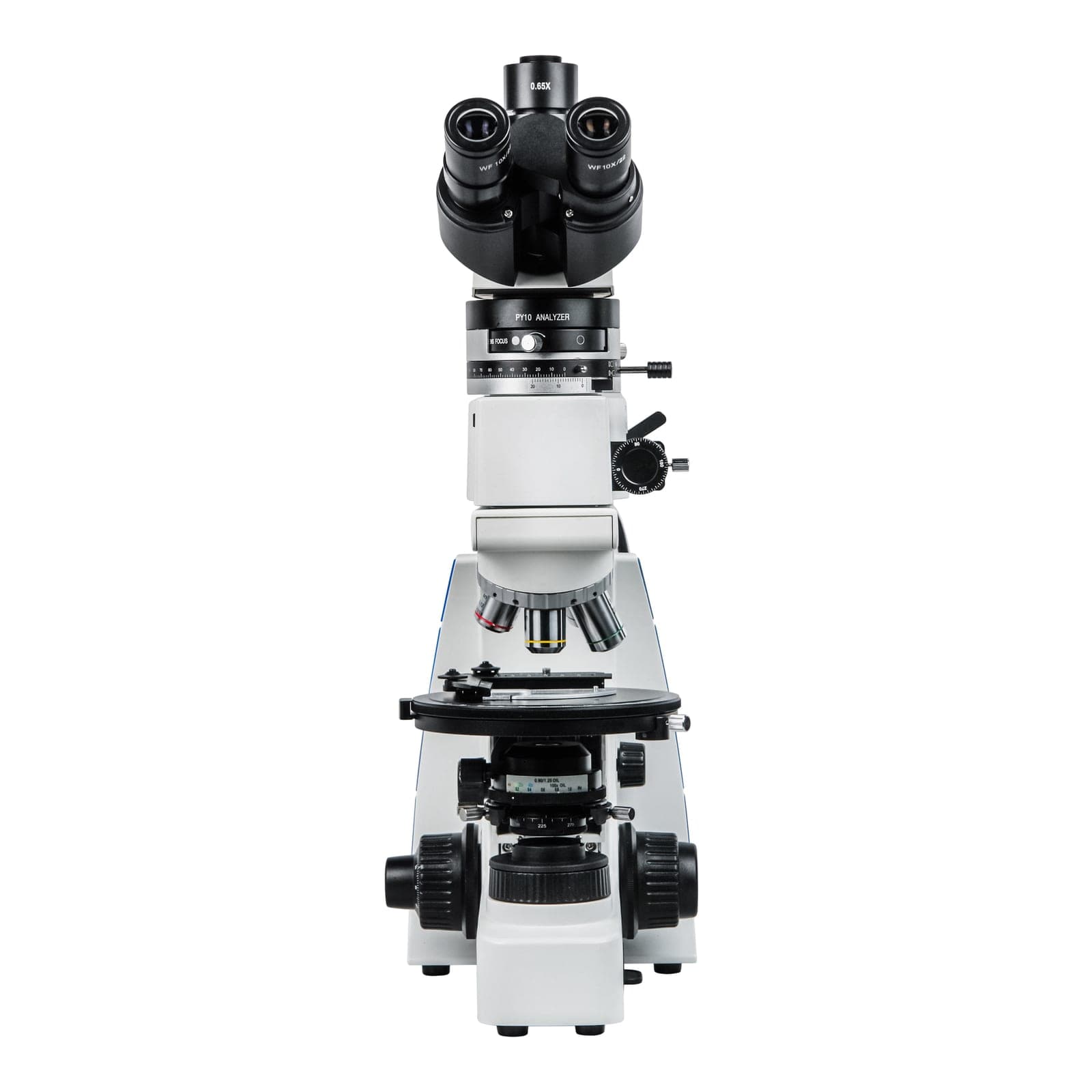

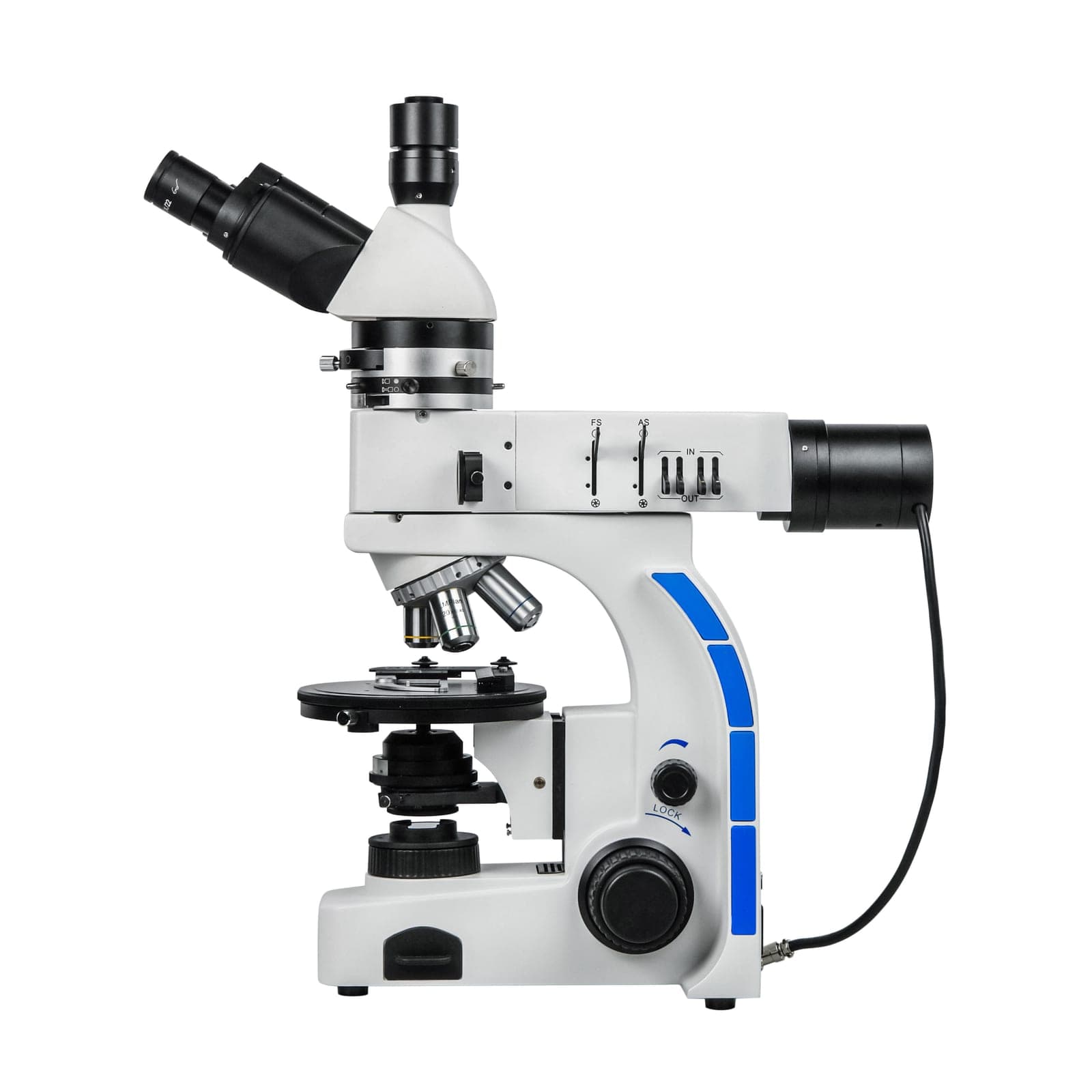

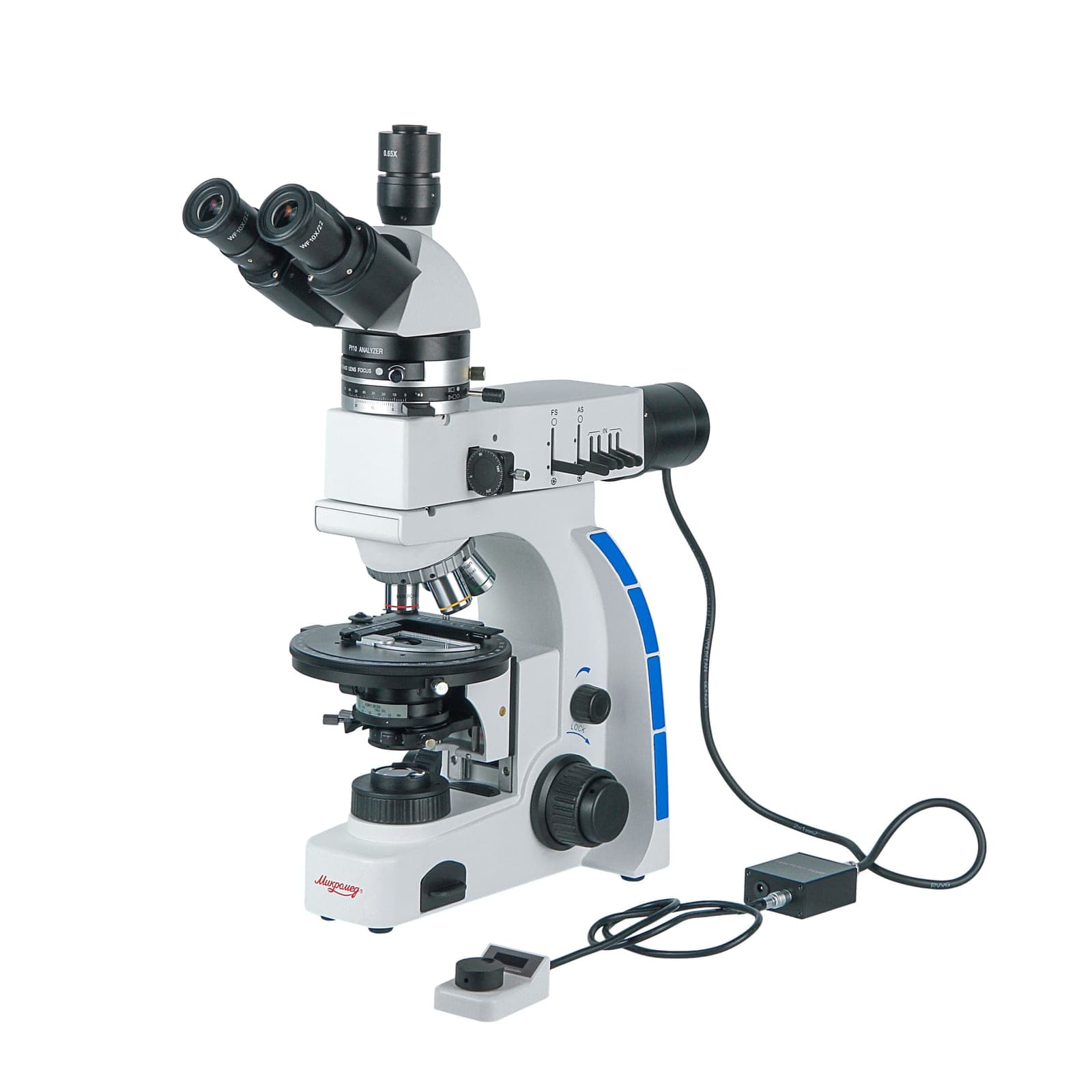

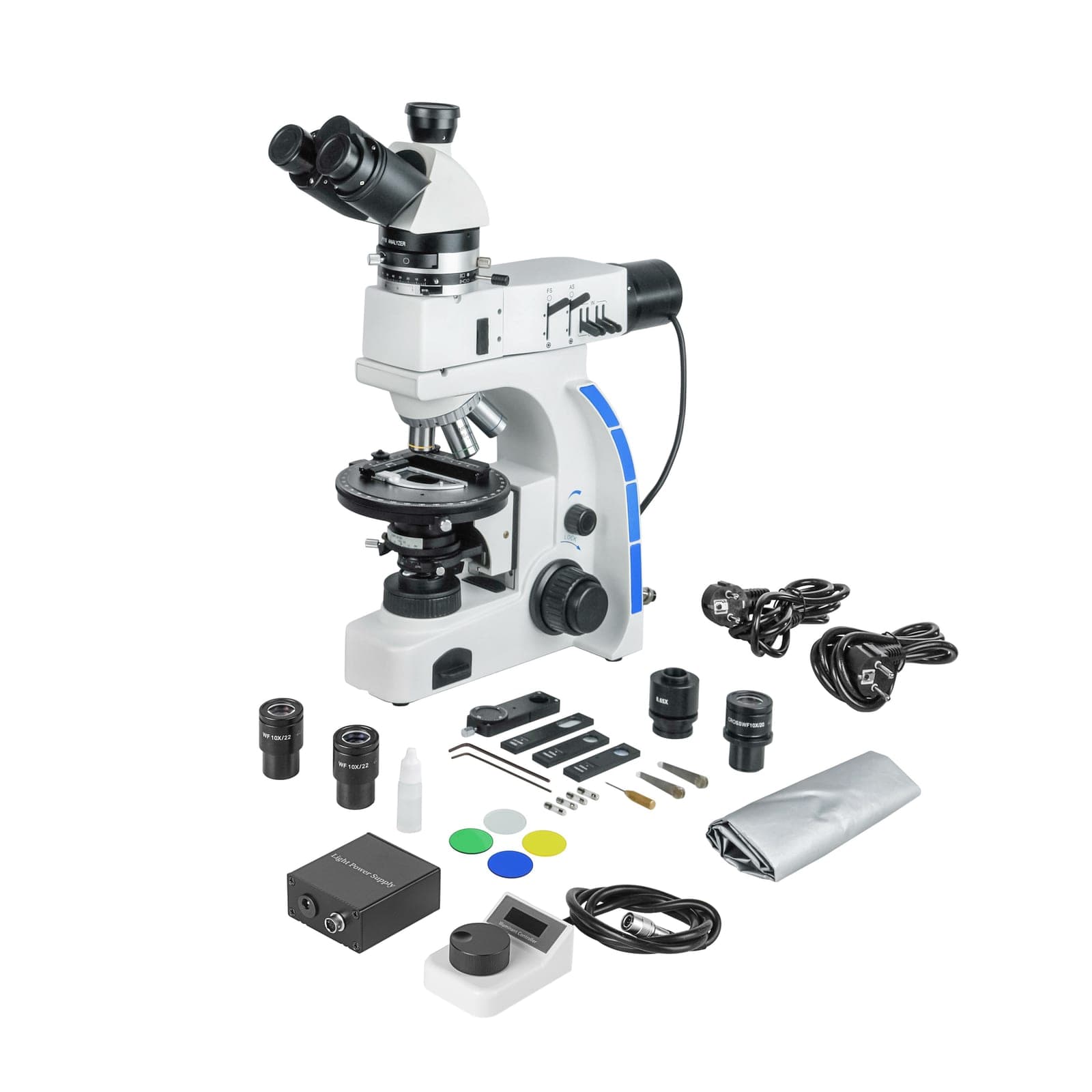

Микроскоп Микромед ПОЛАР 4 LED

Тринокулярный микроскоп для исследований в поляризованном и обычном свете. Осветители отраженного и проходящего света. Схема «бесконечность». Увеличение от 50х до 500х, с дополнительной оптикой от 25х до 1600х. Объективы – планахроматы с увеличенным рабочим расстоянием. Револьвер на 5 объективов с центрируемыми гнездами. Круглый поворотный столик с препаратоводителем.

Области применения

Микроскоп Микромед ПОЛАР 4 LED применяется для исследований в металлографии, минералогии, кристаллографии, геологии и других областях, где важно проводить исследования в проходящем и отраженном поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Исследовательский класс

Микроскоп Микромед ПОЛАР 4 LED относится к микроскопам исследовательского класса. Благодаря оптической схеме «бесконечность» и планахроматическим объективам микроскоп позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. Это обеспечивает высокую информативность при исследованиях, отсутствие ложных результатов и отличное качество записываемых файлов. Многослойное просветляющее на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света. Антигрибовое покрытие оптики позволяет без ограничений применять микроскоп Микромед ПОЛАР 4 LED в биологических лабораториях.

В стандартном комплекте к микроскопу поставляется 4 объектива LM PLAN с увеличенным рабочим расстоянием. Увеличение микроскопа в стандартной комплектации 50х-500х, при использовании дополнительно приобретаемых окуляров и объективов 25х-1600х. Револьверное устройство на 5 объективов имеет центрируемые гнезда для объективов.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа – визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, встроенные в промежуточный тубус.

Оптический и цифровой

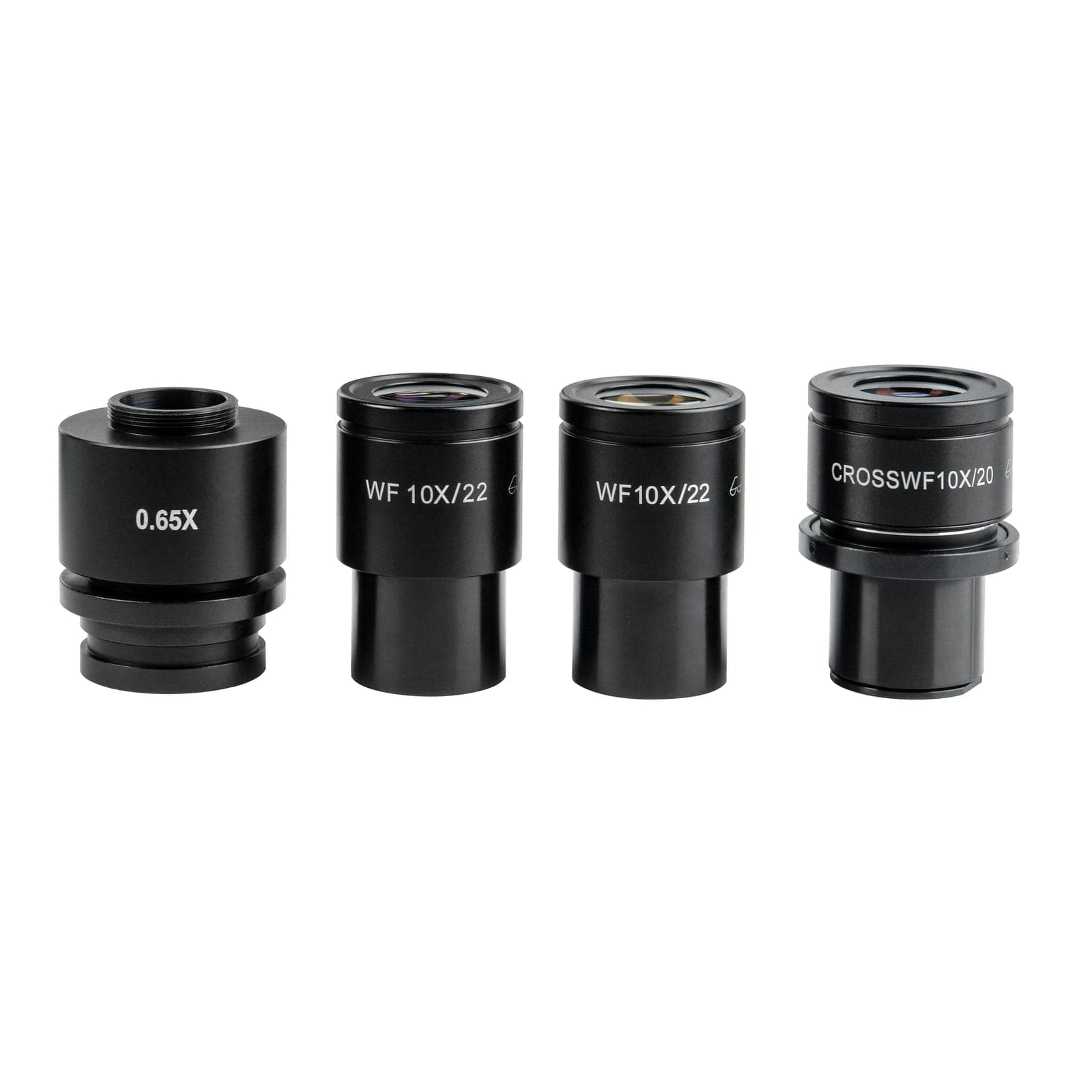

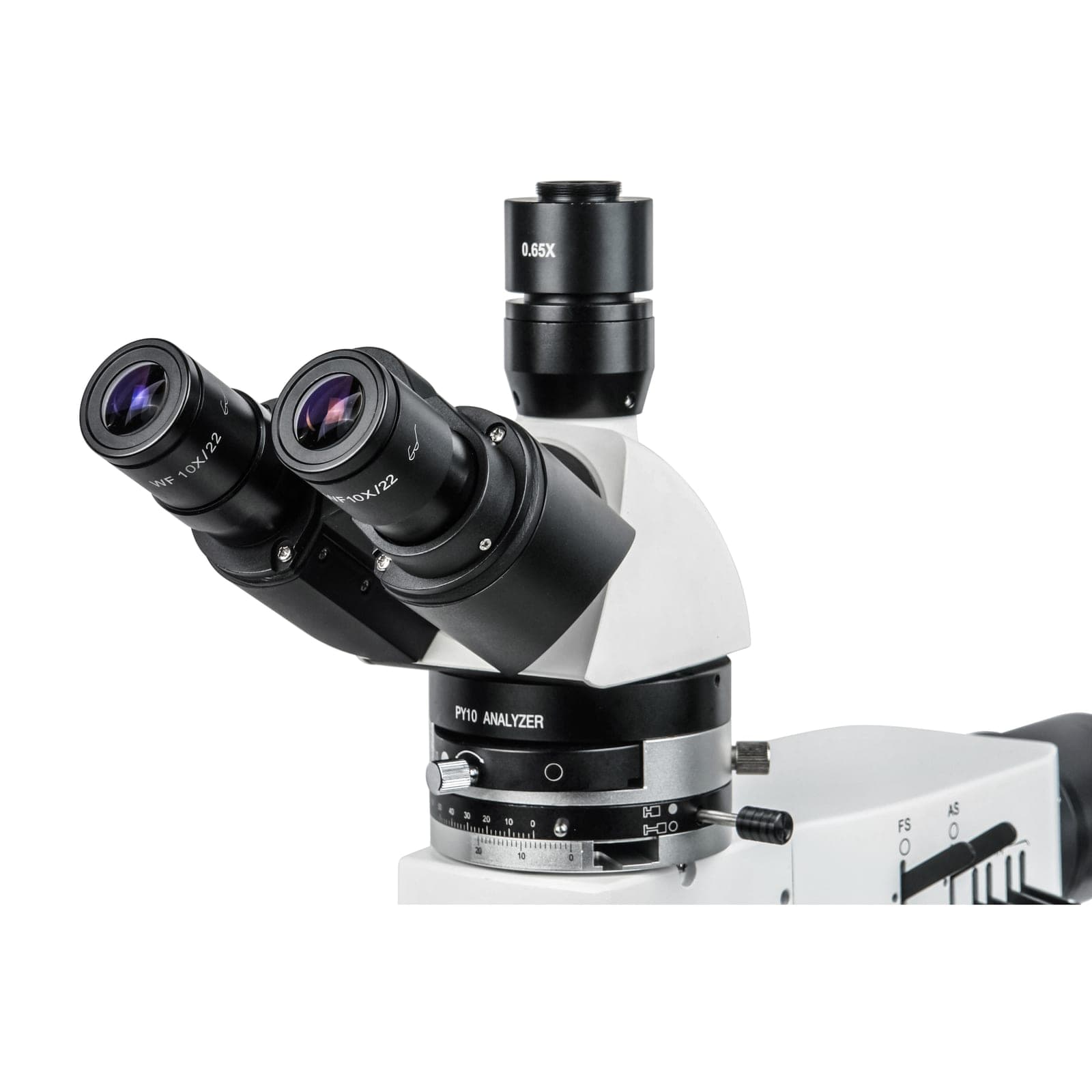

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0,65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения формата до 2/3 дюйма.

Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.

Освещение Кёлера

В микроскопе Микромед ПОЛАР 4 LED использована схема освещения Кёлера, позволяющая полностью использовать разрешающую способность объективов и получать яркое и равномерное освещение исследуемого образца без артефактов.

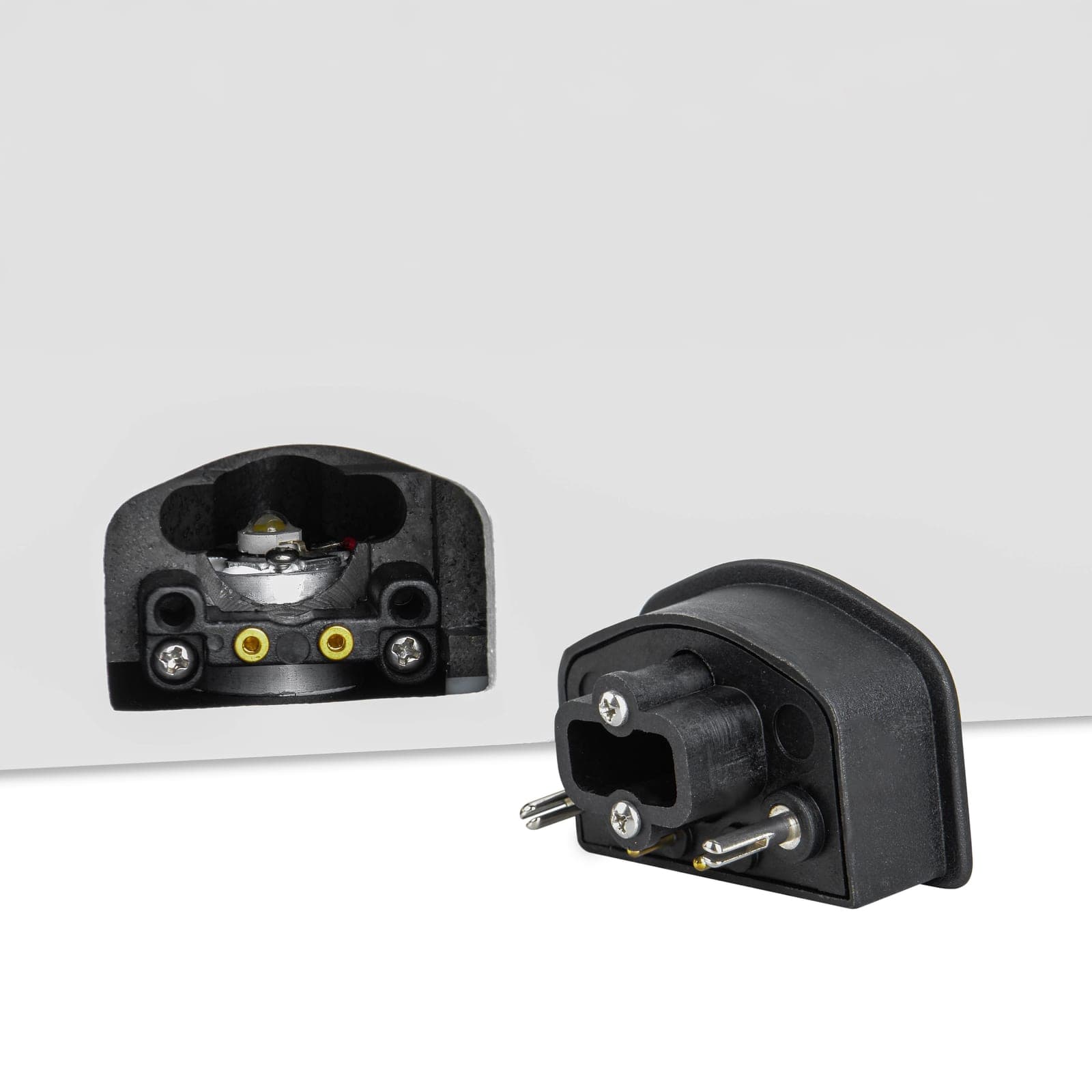

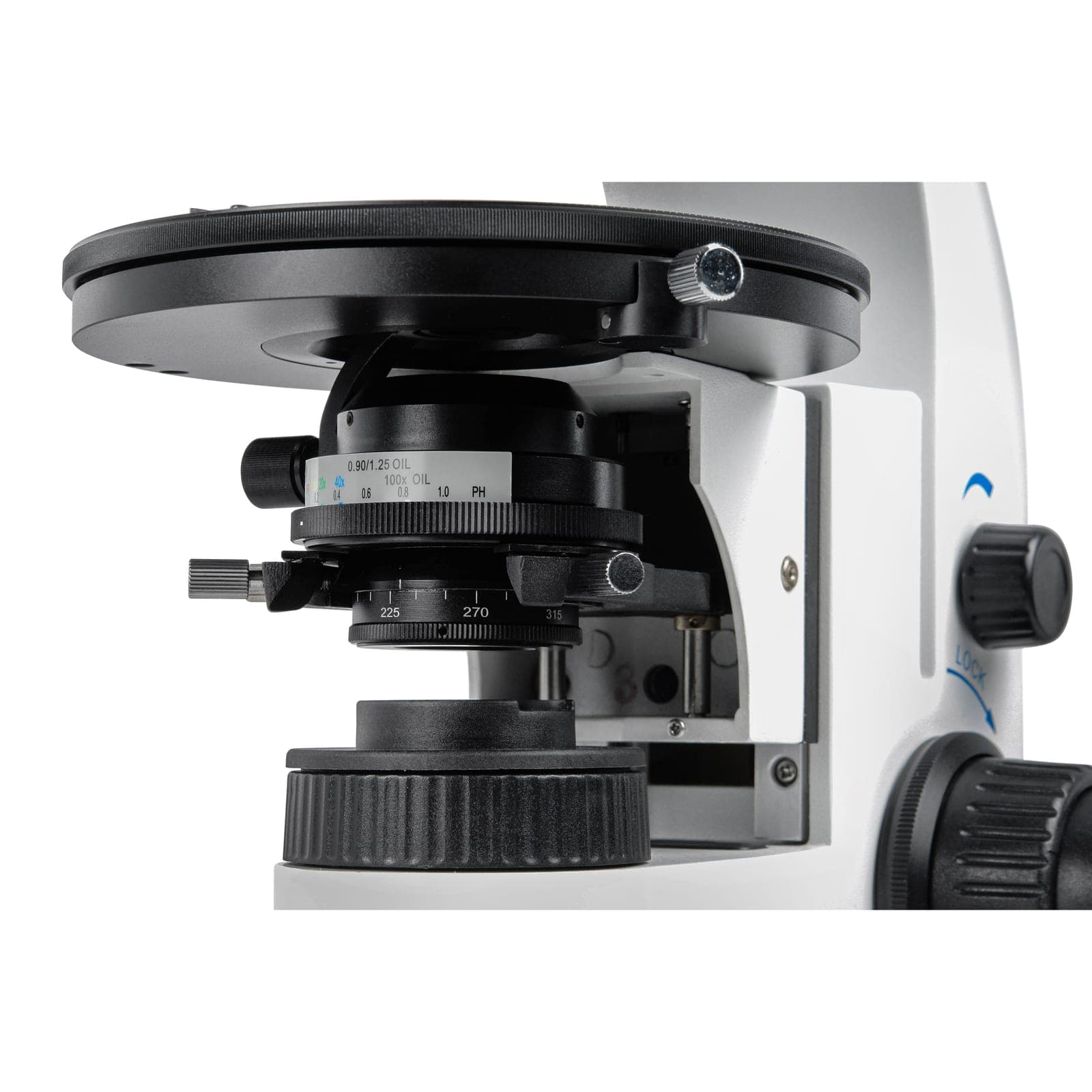

В осветитель проходящего света входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. В качестве источника применяется 5 Вт светодиод дневного спектра излучения. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне.

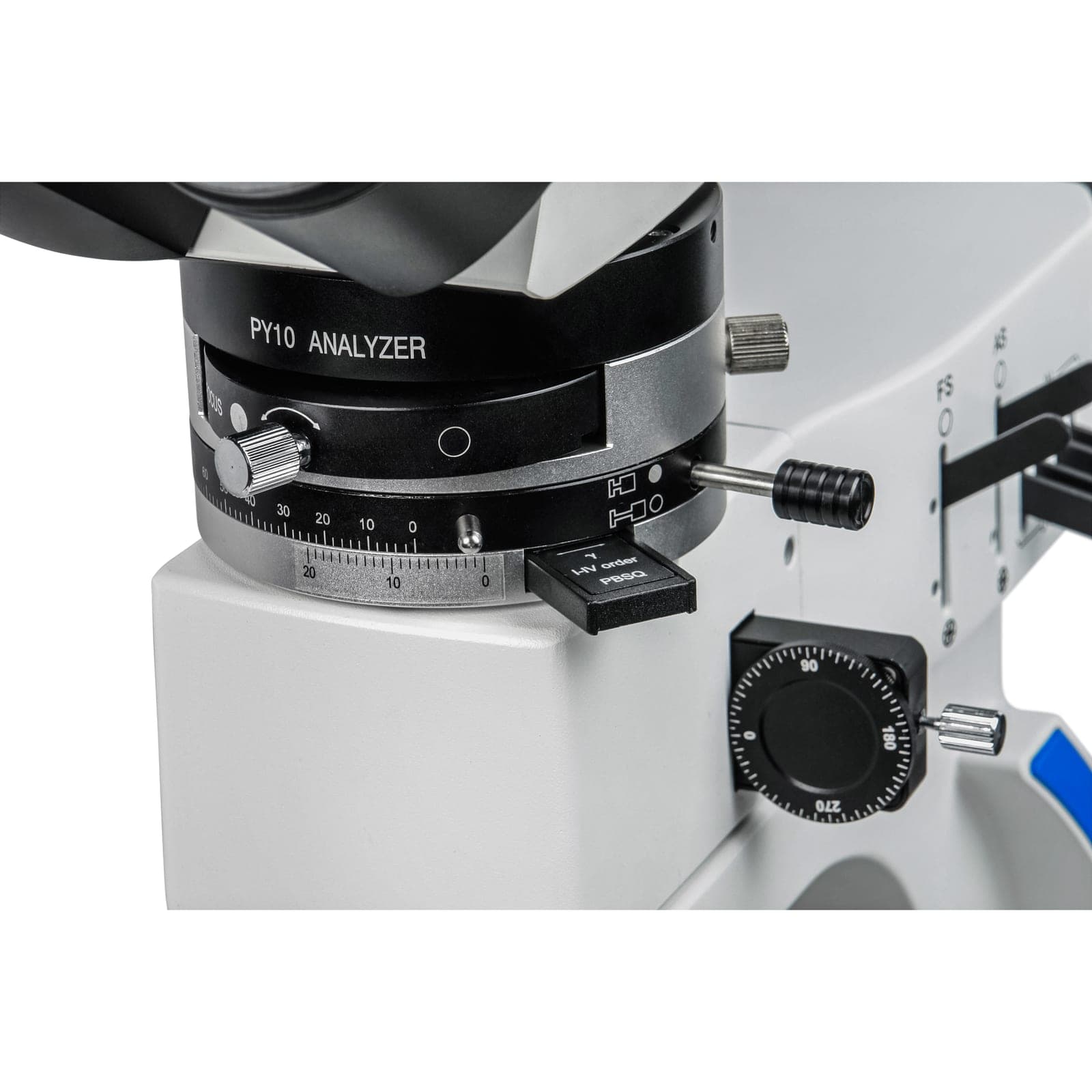

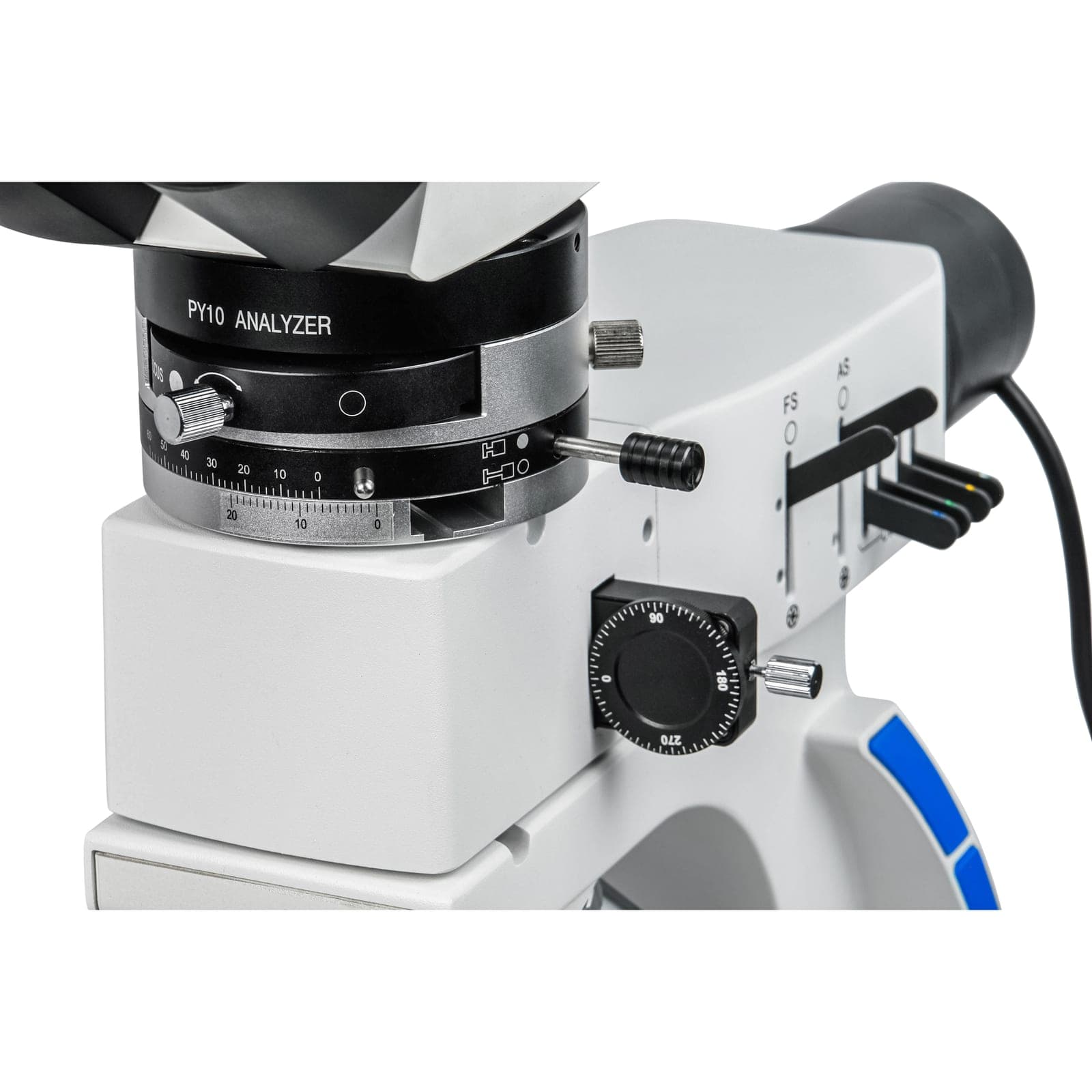

Система проходящего света предназначена для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

В промежуточный тубус микроскопа встроена линза Бертрана с собственным механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах – коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.

Отраженный свет

Система отраженного света микроскопа Микромед ПОЛАР 4 LED предназначена для работы с поляризованным и обычным светом. В микроскопе использована схема прямого освещения предмета через объектив посредством опак-иллюминатора. Такая схема позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии и петрографии.

Для работы с поляризованном светом в системе используется выдвижной поляризатор с вращаемой на 360⁰ плоскостью поляризации, при работе с обычным светом поляризатор выдвигается из хода лучей. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

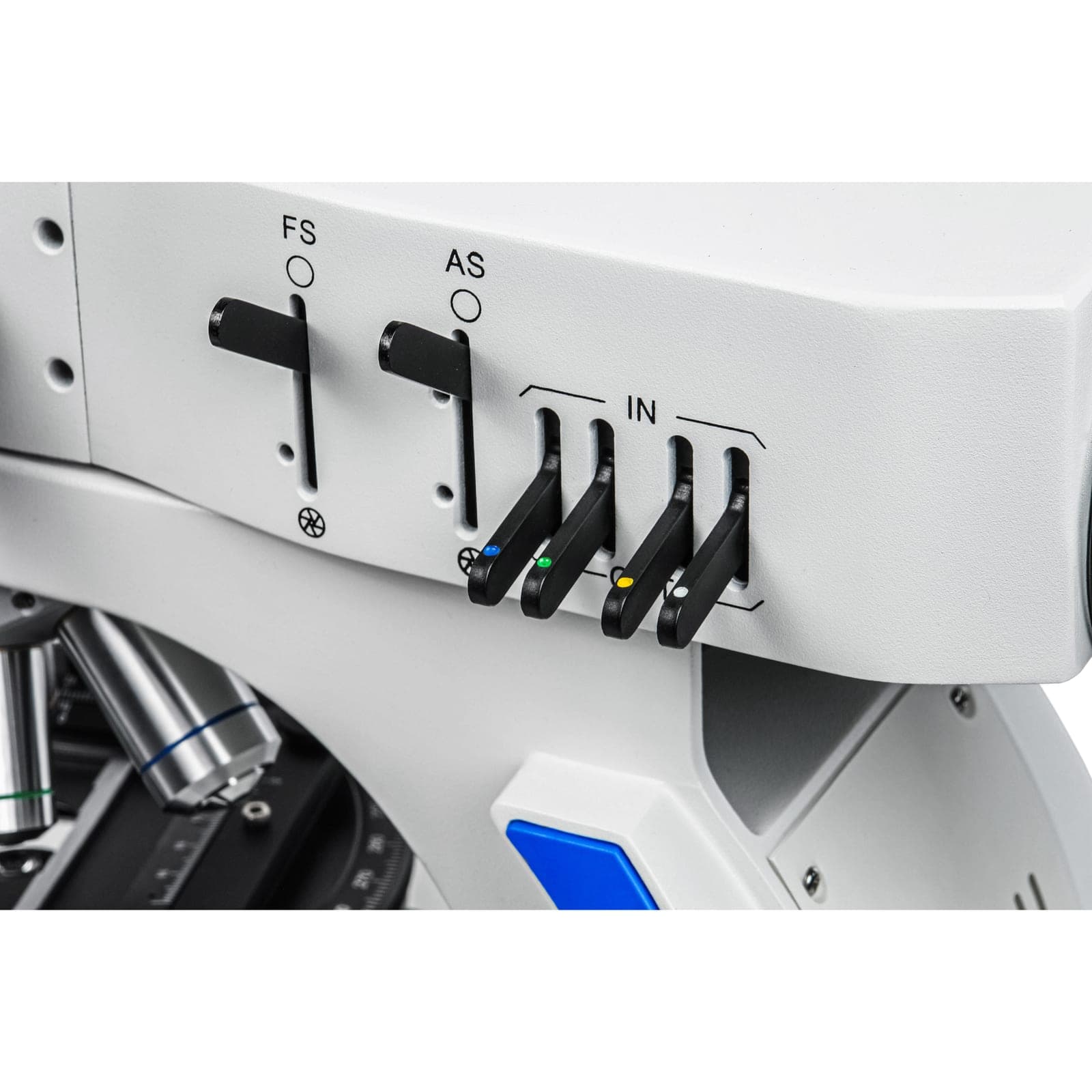

Осветительное устройство отраженного света имеет схему Кёлера и обеспечивает освещение объекта исследования прямым светом, направляемым на предмет через объектив микроскопа. Включает в себя светодиодный осветитель с коллектором и конденсором, снабжено центрируемыми апертурной и полевой диафрагмами и встроенными светофильтрами с механизмами их ввода в ход лучей. Устройство выполнено в виде независимого модуля с собственным источником питания.

Цифровой контроллер

Для питания осветителя стабилизированным напряжением и регулировки его яркости с высокой точностью в комплект микроскопа входит контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0,5% и регулировать ее в пределах 0-100%. Кроме того, устройство индицирует внутреннюю температуру, влажность и предупреждает о включенном УФ освещении, являющимся потенциально опасным.

Фокусировка микроскопа

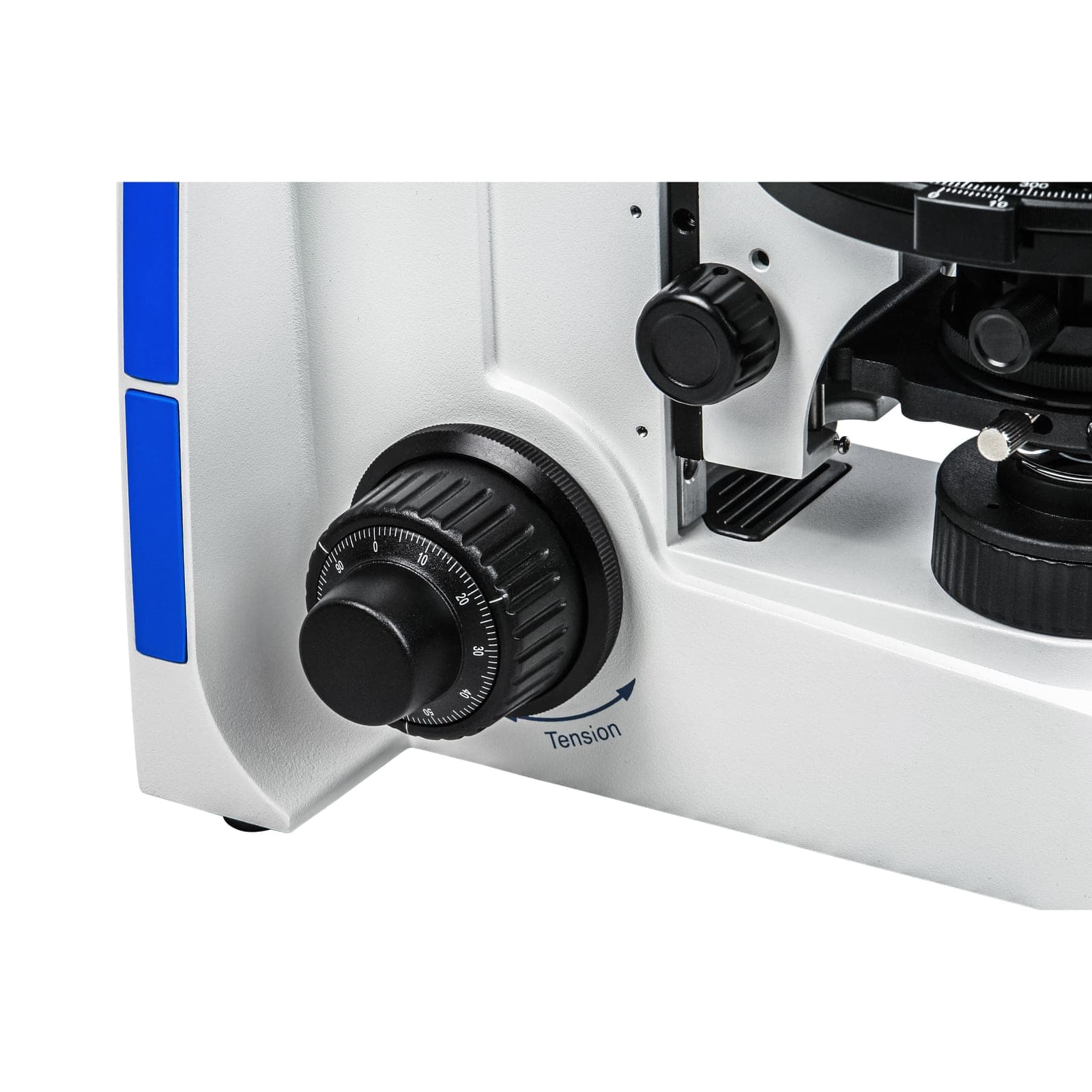

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато-реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа.

Рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Правая рукоятка механизма имеет регулируемый ограничитель перемещения столика. Ход механизма фокусировки составляет 20 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.

Предметный столик

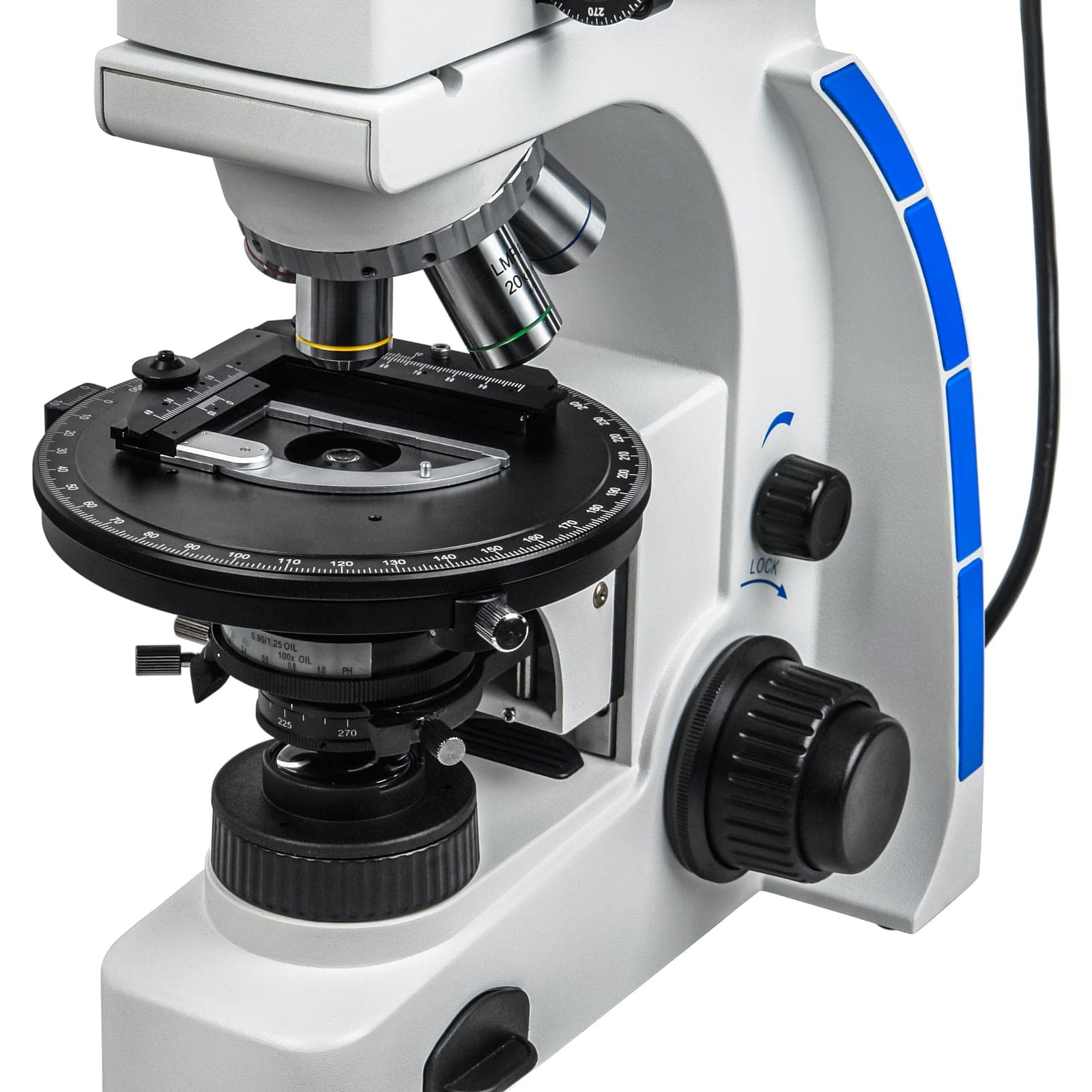

Круглый предметный столик микроскопа Микромед ПОЛАР 4 LED имеет диаметр 160 мм, может вращаться на 360⁰ и укомплектован съемным препаратоводителем высокой точности.

Перемещение объекта по направлениям X-Y в диапазоне 48-27 мм контролируется по шкалам с нониусами. Дополнительно в комплекте идут пружинные зажимы для образцов, их можно установить вместо держателя препарата.

Особенности:

Оптическая схема «бесконечность».

Планахроматы c увеличенным рабочим расстоянием.

Исследования в проходящем и отраженном поляризованном и обычном свете.

Схема проходящего света Кёлера для максимальной резкости.

Система прямого освещения через объектив.

Револьвер на 5 объективов с центрируемыми гнездами.

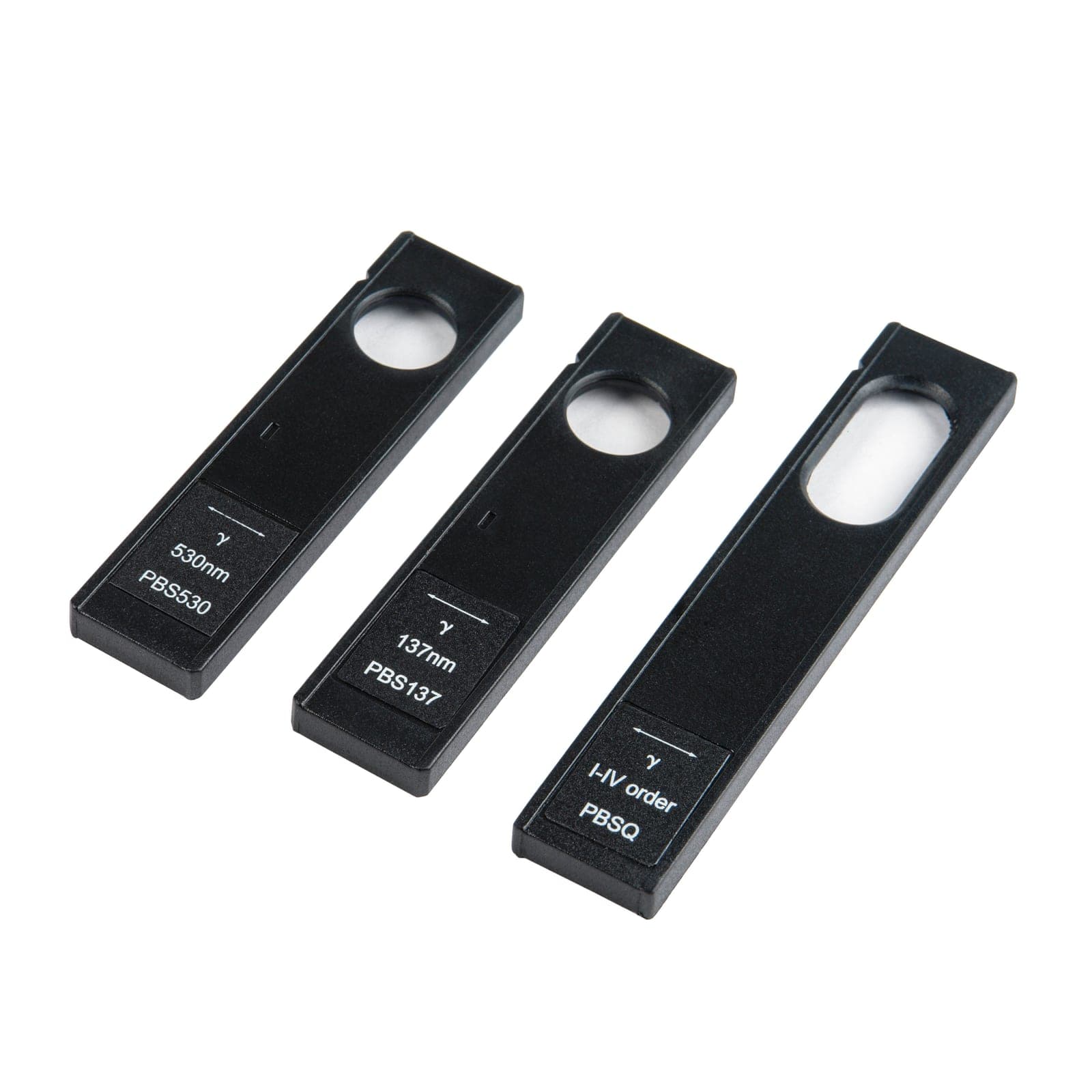

Набор компенсаторов и светофильтров в стандартной комплектации микроскопа.

Фокусируемая линза Бертрана для коноскопических исследований.

Прецизионная точность фокусировки и перемещения.

Полностью металлический конструктив с антистатическим покрытием.
